Prilagođeni optički kablovi
Sveobuhvatni vodič za modernu optičku komunikacijsku infrastrukturu
U današnjem međusobno povezanom svijetu, brzina i vrijeme rada pobjeđuju. Prilagođeni optički kablovi kompanije Hengtong pretvaraju složene konstrukcije u predvidljive rezultate. Dizajniramo, proizvodimo i isporučujemo pod jednim krovom-od optičke predforme do gotovog kabla i krpljenja. Ova vertikalna integracija skraćuje vrijeme isporuke i zaključava kvalitet. Naša globalna proizvodna i servisna mreža dodaje lokalnu podršku, brzo povećanje{5}}i stabilno snabdijevanje za FTTH, 5G, centre podataka, pa čak i za podmorske veze.
Bakar nosi elektrone; vlakna nose svjetlost. Zato prilagođeni optički kablovi otključavaju ogroman propusni opseg i otpornost na smetnje. Hengtong pojačava ovu ivicu sa projektiranim opcijama za svaku rutu i okruženje-ADSS i OPGW za zračne mreže, mikro-napuhane i trake za kanale visoke-gustine, vatrostalne{5}}zapaljive unutrašnje konstrukcije i MPO/MTP kanale za brzo okretanje{6}. Pratimo međunarodne standarde sa potpunim-lančanim testiranjem, tako da dobijate manje gubitke, duže vrijeme rada, čistije instalacije-i partnera koji napreduje od posljednje-milje do prekookeanskog.
Nauka iza tehnologije optičkih vlakana
Razumijevanje fizike nije samo akademsko-to je razlog zašto prilagođeni optički kablovi iz Hengtonga daju predvidljive,-marže performanse na terenu. Projektovanjem profila indeksa prelamanja jezgra/obloge-za ukupnu unutrašnju refleksiju i uže radijuse savijanja, naši timovi zaključavaju nisko slabljenje oko krivina i stabilnu latenciju pod stresom u stvarnom{4}}svijetu. Rezultat: čišći linkovi, duže vrijeme rada i brže-pokretanje za FTTH, 5G, centre podataka i{8}}kritične okosnice-sa Hengtong aplikacijskim inženjerima na pozivu da povećaju vaš budžet za gubitke i plan ubrzanja.
Od stakla do mreže, prilagođeni optički kablovi u Hengtongu počinju sa-kućnim preformama i crtanjem vlakana{1}}zagrijanim na ~2000 stepeni i povučenom do konzistentnog prečnika 125 µm na automatizovanim linijama sa linijskom kontrolom prečnika/koncentričnosti. Primarni premazi stvrdnjavaju trenutno kako bi zaštitili netaknute površine; svaki kilometar je dokazano-testiran i OTDR-provjeren uz punu sljedivost. Ova vertikalna integracija sažima vrijeme isporuke, stabilizira kvalitet u svim SKU-ovima i daje vam jednog odgovornog partnera od dizajna do isporuke.
Zaštitni slojevi su važni, tako da naši prilagođeni optički kablovi koriste optimizirane materijale i dizajn slojeva prilagođen ruti: PBT labave cijevi za stabilnost dimenzija, PP ili LSZH omoti za sigurnost i usklađenost, vodo{0}}pređe/trake koje blokiraju vodu, aramidna pojačanja i jedinjenja koja usporavaju plamen{1}}za zaštitu okoline. Hengtong potvrđuje recepte prema IEC/ITU-T/UL ciljevima (UV, slana-magla, promjena temperature, prignječenje, udar), zatim pakuje opcije BOM-a da postignete vašu certifikaciju, brzinu instalacije i ciljeve cijene-podržane globalnom proizvodnjom, lokalnim uslugama i čistim SLA od uzorka do masovne proizvodnje.
Proizvodnja predformi optičkih vlakana
Predforma je temelj-Hengtong ga gradi u kući-tako da prilagođeni optički kablovi počinju sa projektovanim indeksnim profilima, niskim prigušenjem i performansama uskog savijanja.
Kako bismo pobijedili gubitke od mikroskopskih nečistoća, vodimo ISO-kontrolisana okruženja, strogi pregled sirovog{1}}skrininga i interferometrijsku inspekciju-isporučujući prilagođene optičke kablove sa provjerenom koncentričnosti i potpunom sljedivosti.
Vertikalna integracija + globalni kapacitet + jasni SLA znače brže uzorkovanje, stabilne specifikacije u svim SKU-ovima i prilagođene optičke kablove certificirane prema IEC/ITU/UL za FTTH, 5G, podatkovne centre i podmornice.
Više{0}}slojni dizajn zaštite
Stogovi materijala odlučuju o vremenu neprekidnog rada na terenu. Hengtong inženjeri postavljaju PBT labave cijevi, pređu/traku za blokiranje vode-, aramidnu čvrstoću, opcionalni čelični/FRP oklop i LSZH/PE jakne na rutu i klimu-arktičku hladnoću ili tropsku vrućinu-tako da prilagođeni optički kablovi ostaju stabilni, sigurni i jednostavni za instalaciju.
Potvrđujemo stek, a ne samo vlakno. UV, slana-magla, prignječenje/udar, nisko-savijanje i termalni ciklus do IEC/ITU/UL ciljeva-plus inline OTDR i potpuna sljedivost-tako da vaši prilagođeni optički kablovi danas isporučuju male gubitke i isti broj nakon godina na otvorenom.
Brzina i razmjer su ugrađeni-. Sa vertikalnom integracijom i globalnim kapacitetom, Hengtong brzo uzorkuje, zaključava specifikacije na svim SKU-ovima i isporučuje prilagođene optičke kablove sa jasnim SLA-ima za podršku dizajnu, potrebe za certifikacijom i na-isporuku na vrijeme.
Konstruktivni dizajn i inženjerska razmatranja

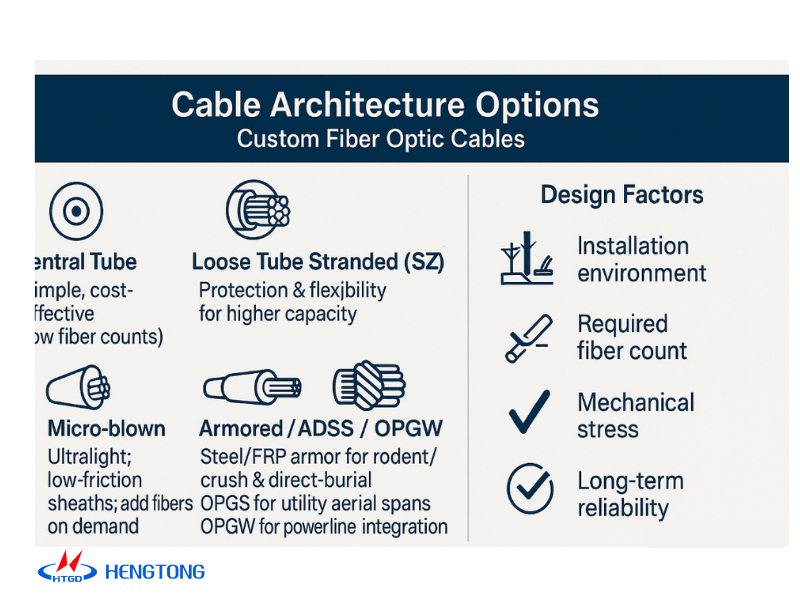

Opcije arhitekture kablova
Inženjering prilagođenog optičkog kabla uključuje složene odluke o strukturnom dizajnu, od kojih je svaka prilagođena specifičnim zahtjevima primjene.
- Dizajn centralnih cijevi: Ponudite jednostavnost i{0}}isplativost za manji broj vlakana
- Labave konfiguracije upredenih cijevi: Pruža vrhunsku zaštitu i fleksibilnost za instalacije većeg kapaciteta
- Faktori dizajna: Instalacijsko okruženje, potreban broj vlakana, očekivanja mehaničkog naprezanja i dugoročna{0}}pouzdanost
- Ribbon:Vrpce-visoke gustine omogućavaju spajanje masovne fuzije (12F/24F blokova), skraćujući vrijeme spajanja na gradnje metroa/kičme i podatkovne centre.
- Mikro{0}}puhano:Ultra-kanali + omoti sa niskim- trenjem omogućavaju dodavanje vlakana na zahtjev; savršeno za zagušene gradove i mreže koje se mogu nadograditi.
- Oklopni / ADSS / OPGW:Čelični/FRP oklopi za glodare/zgnječenje i direktno{0}}ukopavanje; ADSS za komunalne zračne raspone; OPGW za{1}}integraciju električnih vodova.

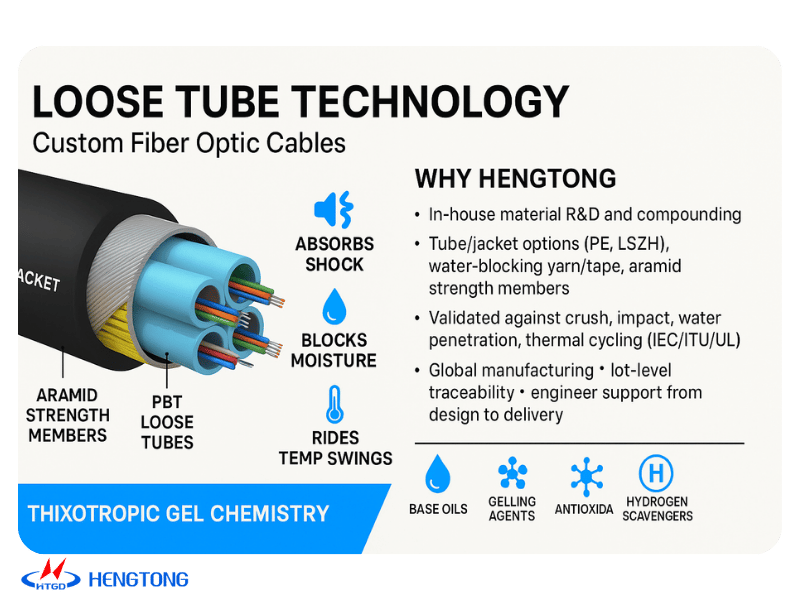

Loose Tube Technology
U prilagođenim optičkim kablovima, labave-cijevne konstrukcije omogućavaju vlaknima da "plutaju" unutar PBT cijevi punjenih gelom-, apsorbiraju udarce, blokiraju vlagu i otklanjaju temperaturne promjene bez opterećenja stakla-idealno za OSP rute i dug vijek trajanja.
Zašto Hengtong za labave cijevne prilagođene optičkih kablova:
- In-Istraživanje i razvoj materijala u kući i mješavine za dosljedne performanse gela
- Opcije cijevi/obmota (PE, LSZH), vodo{0}}pređa/traka za blokiranje, aramidni elementi čvrstoće
- Potvrđeno prema međunarodnim metodama za prignječenje, udar, prodiranje vode i termički ciklus
- Globalna proizvodnja + sljedivost-na nivou serije + inženjerska podrška od dizajna do isporuke
Naša tiksotropna jedinjenja za punjenje optičkih kablova po meri su projektovane mešavine baznih ulja, agenasa za želiranje, antioksidansa i hvatača vodonika. Svaki recept je podešen za kompatibilnost premaza i stabilnost starenja, pomažući mrežama da zadrže nisko slabljenje i čiste rezultate spajanja tokom decenija.
Koncept viška dužine vlakana (EFL).
Excess Fiber Length (EFL) je ugrađen-"amortizer" unutar prilagođenih optičkih kablova, koji staklu daje dovoljno labavosti da izdrži povlačenje, savijanje i promjene temperature-tako da veze budu čiste i ostaju stabilne na terenu.
Za stvarne projekte, EFL je podešen na rutu, klimu i način instalacije. Kod prilagođenih optičkih kablova, inženjeri obično ciljaju na ~0,05%–0,3% dužine kabla: premalo dovodi do naprezanja/prekidanja vlakana pod naponom; previše može izazvati gubitak mikro-savijanja. Modeliramo slučajeve opterećenja, a zatim provjeravamo s vlačnim/termalnim ciklusom kako bismo zaključali nisko slabljenje i predvidljivo spajanje.
Zašto Hengtong: strogo kontrolisano SZ nasukanje, -dužina i gel/traka sistemi održavaju EFL uniformnost u svim SKU-ovima; inline mjerenje i praćenje-nivoa serije osiguravaju da svaki kolut prilagođenih optičkih kablova odgovara specifikacijama-smanjujući rizik instalacije, skraćujući periode-okretanja i štiteći doživotne performanse.
Ključna EFL razmatranja
Varijacije temperature okoline
Parametri zatezanja ugradnje
Dugotrajni-efekti puzanja
Dinamički stres od vjetra/vibracije
Kompatibilnost sa strukturom kabla
Proizvodnja optičkih kablova po meri zahteva preciznu kontrolu. U Hengtongu, sekundarne-linije za premazivanje pokreću profilisane temperature i stabilizovane brzine linija, sa linijskim mjeračima koji prate koncentričnost premaza i vanjski prečnik u realnom vremenu. Ovaj-proces zatvorene petlje donosi manje gubitke, čistije spojeve, konzistentnost koluta-na-konzistentnost i puno-sljedivost{7}} tako da se vaši projekti brzo razvijaju i ostaju stabilni.
01
Dinamičko ispitivanje zamora
Potvrđuje doživotnu pouzdanost pod cikličnim naprezanjem i mikro-savijanjem.
Za Hengtong prilagođene optičke kablove izvodimo ubrzane profile savijanja/zatezanja i izvodimo dinamički zamorn-vrijednost (IEC/ITU) za predviđanje dugotrajne-stabilnosti slabljenja-tako da vaša mreža ostane čista od prvog dana do kraja-života-.
02
Ekološki biciklistički testovi
Dokažite prilagođene optičke kablove u stvarnoj klimi. Hengtong izvodi IEC-termalni ciklus, vlažnost-zamrzavanje i termalni-šok u instrumentiranim komorama, zatim provjerava odstupanje slabljenja, nisko-integritet savijanja na niskoj temperaturi, stabilnost omotača/gela i efikasnost{5}}blokiranja vode-efikasnost blokiranja{6} mehaničkog DR-a prije/poslije provjere{6} preko mehaničkog OT-a temperatura-ekstremna pouzdanost sa sljedivosti-na nivou serije.
03
Optička mjerenja
Provjeravamo šta je važno u vezi sa gubitkom umetanja{0}}usluge, gubitkom povrata i propusnošću. Za Hengtong Custom Fiber Optic kablove, kalibrirani OLTS/OTDR i reflektometrijska mapa IL/RL po konektoru, spoju i duž koluta, dok spektralni/disperzijski testovi (EMBc λ-sweeps za MMF; CD/PMD za SMF) kvantifikuju širinu pojasa. Rezultati se isporučuju s COA-nivoom COA u odnosu na IEC/ITU ograničenja, osiguravajući predvidljive-povratke i stabilne-izvedbe na daljinu.
04
Automatizovani sistemi za testiranje
Automatizacija zatvorene{0}}zatvorene petlje prati stotine parametara u sekundi-promjer, koncentričnost, napetost, stanje očvršćavanja, gel punjenje, SZ dužinu polaganja-dok OLTS/OTDR provjerava optiku u liniji, osiguravajući da Hengtong prilagođeni optički kablovi ostanu unutar spec-reel- SPC pravila pokreću trenutne mikro-korekcije na liniji, smanjenje varijabilnosti, zaštitu ciljeva slabljenja i ubrzavanje čistog okretanja-na licu mjesta.
Integracija sloja oklopa
Primena slojeva oklopa u određenim dizajnom kablova dodaje još jednu dimenziju složenosti proizvodnje. Ojačanja čelične trake, valovitog čelika ili aramidnog pređe moraju se primijeniti uz preciznu kontrolu napetosti kako bi se osigurala mehanička zaštita bez izazivanja štetnog naprezanja na optička vlakna.
Integracija ovih elemenata čvrstoće zahtijeva pažljivo razmatranje diferencijalnog toplinskog širenja, jer metalne i nemetalne komponente različito reagiraju na promjene temperature.
Proces proizvodnje optičkih kablova
Preform Manufacturing
Ultra{0}}čisto staklo započinje krivulju performansi. Hengtong formulira i pravi predforme u-kući, zaključavajući indeksni profil jezgre/obloge za male gubitke i uske savijene. Ova kontrola je osnova naših prilagođenih optičkih kablova-predvidivog slabljenja, stabilne latencije, bržih odobrenja.
Fiber Drawing
Zagrevamo predformu na ~2000 stepeni i crtamo jednoobrazno vlakno od 125 μm na automatizovanim linijama. Inline mjerači prate promjer, koncentričnost i očvršćavanje premaza u realnom vremenu. Rezultat: netaknuto staklo i čisti primarni premazi koji pomažu vašim prilagođenim optičkim kablovima da se spajaju brže i rade duže.
Puferiranje i nasukavanje
PBT labave cijevi, podešeneEFL(višak dužine vlakana), SZ uvijanje i tiksotropni gelovi štite staklo od udara, vlage i temperaturnih promjena. Pređa/traka za blokiranje vode i elementi čvrstoće aramida daju izdržljivost. Ova arhitektura se zadržavaPrilagođeni optički kablovistabilno preko kanala, zračnih i direktnih{0}}ukopanih ruta.
Jakne i oklop
Rute-specifične jakne i oklopi-PE/LSZH za sigurnost i UV, čelik/FRP za glodare i drobljenje, valoviti čelik za direktno ukopavanje, ADSS/OPGW opcije za komunalne raspone. Usklađujemo standarde i klimu sa građevinom tako da je vašaPrilagođeni optički kabloviinstalirajte čisto i prođite preglede prvi put.
Testiranje i certificiranje
Optički. Mehanički. Environmental. Provjeravamo IL/RL, CD/PMD, prignječenje/udar, prodiranje vode i termički ciklus prema IEC/ITU/UL. COA se isporučuju sa-nivoom praćenja. Eto kakoHengtong Custom Fiber Optic Cablesisporučite dan-prvi okret-brzinu i doživotnu pouzdanost-podržano globalnim kapacitetom i jasnim SLA-ima.
Svestranost tehnologije optičkih vlakana dovela je do razvoja specijaliziranih dizajna kablova za specifične primjene
ADSS kablovi
Sve{0}}dielektrične samonosive-grade (ADSS) omogućavaju komunalnim preduzećima da dodaju kapacitet na postojeće stubove bez prekida ili rizika od uzemljenja. Ovi vazdušni prilagođeni optički kablovi bezbedno prolaze energetskim koridorom-bez metalnih elemenata, bez indukovanih-strujnih opasnosti-i održavaju veze stabilnim kroz vetar, led i munje.
Hengtong je konstruirao ADSS prilagođene optičke kablove sa-aramidnim nitima visoke čvrstoće kao primarnim putem opterećenja, podešenim EFL-om za ublažavanje naprezanja, cijevima/trakama koje blokiraju vodu-i UV/track-otpornim AT omotima za-naponska polja. Rezultat je -pouzdanost dugog raspona, čisti prozori za spajanje i uredne ladice na dohvat ruke-od mjesta.
Ključna inženjerska razmatranja:
• Progib{0}}odnosi napetosti
• Ponašanje u galopu na vjetru
• Napon električnog polja u okruženjima visokog{0}}napona
• Efekti ciklusa temperature
Zašto Hengtong: isporučujemo kraj-do-ADSS rješenja-modeliranje ruta, sag{3}}tabelove zatezanja, kontrolu vibracija i odgovarajuće hardverske komplete-plus testiranje tipa prema međunarodnim standardima i globalnoj proizvodnji za brzu, dosljednu opskrbu prilagođenih optičkih kablova.
Submarine Cables
Napravljeni za morsko dno, Hengtong podmorski prilagođeni optički kablovi uparuju višeslojne -oklope od čeličnih žica sa integriranim bakrenim provodnicima za napajanje kako bi preživjeli pritisak, abraziju i struje-dok održavaju niske gubitke i stabilno rukovanje na plugovima i plovilima za polaganje kablova{2}}.
Balansiramo snagu i fleksibilnost podešavanjem oklopa (jednostruki/dvostruki), omotača (PE/PP), vodo-elemenata koji blokiraju vodu i postavljamo-do rute-tako da se vaši podmorski prilagođeni optički kablovi opterećuju, isplaćuju, oporavljaju i ponovo-završavaju čisto tokom prozora instalacije i održavanja.
Jedinstveni izazovi:
• Proizvodnja vodonika od metalne korozije
• Otpornost na pritisak (do 8.000 psi)
• Zaštita od morskog života
• Mogućnosti{0}}popravke dubokog mora
Zašto Hengtong: projektiranje pomorskih ruta, procjena rizika od zakopavanja, tvornička i pomorska{0}}probna testiranja i 24/7 podrška za projekte-podržana globalnim kapacitetom i{4}}sljedivosti na nivou serije-tako da vaši podmorski prilagođeni optički kablovi postižu ciljeve performansi i vremenske rokove uz manji operativni rizik.
Trakasti kablovi
Arhitektura trake stavlja više stakla u manje prostora. Raspoređivanjem vlakana u ravne 12F/24F nizove, trakasti prilagođeni optički kablovi omogućavaju spajanje istinske mase, komprimovanje prozora za spajanje, održavanje uredaja ležišta i maksimiziranje gustine kanala i rekova za okosnice metroa i centre podataka.
Karakteristike dizajna:
• Izuzetni zahtjevi za geometrijskom preciznošću
• Intermitentni ljepljivi uzorci za sposobnost cijepanja
• Kompatibilnost spajanja mase fuzijom
• Visok broj vlakana u minimalnom poprečnom-presjeku
Zašto Hengtong trakasti prilagođeni optički kablovi
- Projektovane ravne ili kotrljajuće trake (200/250 µm) sa ujednačenom planarnošću za konzistentne spojeve mase-sa malim gubitkom
- Unaprijed-terminirane MPO/MTP opcije trunk i kasetni sistemi za brzo okretanje-i čisto upravljanje kablovima
- Opcija savijanja-neosjetljivih vlakana i usmjeravanje-košeta kako biste uravnotežili gustinu sa stvarno-upravljivošću i pouzdanošću
- Podaci o fabričkim testovima i sljedivost-nivoa serije tako da velike-izgradnje velikog kapaciteta prelaze od dizajna do-uživo uz manje iznenađenja
Nauka o materijalima i razmatranja zaštite životne sredine
Život na terenu počinje sa materijalima. Za Hengtong Custom Fiber Optic kablove, specificiramo spojeve omotača za rutu i profil rizika-otporne na UV zračenje, vlagu, hemikalije i biološke napade dok ostaju fleksibilne na radnim temperaturama.
Izrađujemo prilagođene optičke kablove sa PE/HDPE ili LSZH omotačem, opciono TPU/PUR za abraziju, plus UV stabilizatore, aditive protiv glodara/termita, vodu-pređu/trake za blokiranje vode i-oklope otporne na koroziju- za dugotrajnu mehaničku čvrstoću,{3}} balansiranje, dugotrajnu mehaničku snagu{4}.
Uobičajeni materijali za jakne
polietilen (PE)
Radni konj za vanjsku upotrebu za prilagođene optičke kablove: UV-stabilizirane HDPE jakne otporne su na vremenske utjecaje, vlagu i hemikalije dok održavaju nisko trenje kanala za lakše povlačenje.
Hengtong prilagođava PE mješavine (ugljični-crni UV paketi, opcioni aditivi protiv glodara/termita) i potvrđuje prema IEC 60794 (prodiranje vode/UV/udar/gnječenje) tako da se vaši prilagođeni optički kablovi postavljaju čisto i traju duže.
polivinil hlorid (PVC)
Unutarnja-košulja spremna za prilagođene optičke kablove-fleksibilna, otporna na habanje-otporna na habanje, isplativa-i laka za obradu. Idealno za prostore/ulazne staze (npr. UL CM/CMR) gdje se ne primjenjuju odredbe o niskom-dimnosti; kada je potreban plenum ili{8}}bez halogena, Hengtong prelazi na LSZH mješavine.
Podešavamo PVC durometar/plastifikatore za performanse savijanja i trake i potvrđujemo hladno-savijanje i plamen (UL 1581 VW-1 / IEC 60332-1), tako da se vaši prilagođeni optički kablovi instaliraju čisto i ostaju pouzdani u zatvorenom prostoru.
Nizak dim bez halogena (LSZH)
Protupožarne-zaštitne omote za prilagođene optičke kablove u javnim prostorima, data centrima, tranzitnim čvorištima, tunelima i brodovima-malo dima, nula halogena za zaštitu ljudi, elektronike i struktura.
Hengtong konstruiše jedinjenja bez halogena- kako bi zadovoljila IEC 60754-1/-2 (kiseli gas), IEC 61034 (gustina dima) i IEC 60332-1/-3 (plamen) i može da podesi UV-outdo ili LSZH stabilisane rute. Rezultat: čistija vidljivost pri evakuaciji, smanjeni rizik od korozije i pouzdano rukovanje - isporučeno uz COA na nivou serije, tako da vaši prilagođeni optički kablovi prvi put prolaze sigurnosne revizije.
Fluoropolimeri (PTFE, FEP)
Za specijalizovane industrijske kablove sa optičkim vlaknima, PTFE/FEP omoti ili obloge obezbeđuju visoku-temperaturnu stabilnost, izuzetnu hemijsku inertnost, nisko trenje i konzistentne dielektrične performanse-idealne za rafinerije, hemijska postrojenja i čiste sobe.
Hengtong odabire vrste fluoropolimera i debljinu stijenke prema ruti, potvrđuje povlačenje/abraziju i termički ciklus, te označava zamjene kodova-(fluoropolimeri sadrže halogene-koriste LSZH gdje je obavezno bez halogena-) tako da vaši prilagođeni optički kablovi ostaju kompatibilni, laki za ugradnju.
Dry Core Cable Technology
Suva jezgra zamjenjuju neuredne gelove s vodom-trakama/pređom koje nabubri, smanjuju težinu, pojednostavljuju završetak i olakšavaju recikliranje-idealno za brzinu na terenu i održivost prilagođenih optičkih kablova. Hengtong podešava suhe konstrukcije za kanale, zračne i direktne-puteve ukopa tako da se ekipe brže spajaju s čistijim posudama.
Kako to funkcionira?
Superupijajući polimeri se šire pri kontaktu kako bi blokirali uzdužni ulazak bez poplave cijevi. U prilagođenim optičkim kablovima balansiramo kinetiku bubrenja i pritisak kako bismo brzo zaustavili vodu, dok štitimo vlakna od mikro-savijanja-koordiniranog sa EFL, SZ polaganjem i geometrijom cijevi za stabilno slabljenje.
Zašto Hengtong Dry{0}}Core prilagođeni optički kablovi?
Potvrđeno prema IEC 60794 vodo-prodiranju i termičkom ciklusu, sa-trakama/pređom koji se podudaraju sa rutom, niskom{3}}upravljanjem na niskim temperaturama i COA{4}}nivoom serije. Rezultat: brža priprema, bez odlaganja gela, lakši namotaji i ponovljive performanse na terenu-podržane našim vertikalno integriranim zalihama za suhe-jezgre prilagođene optičke kablove u velikom obimu.
Tehnologija niskog dima bez halogena (LSZH).
Sigurnost od požara počinje od jakne. Za prilagođene optičke kablove, LSZH spojevi koriste mineralna punila (ATH/Mg(OH)₂) koja oslobađaju vezanu vodu pod toplinom, suzbijajući širenje plamena i rezanje dima/kiselih plinova-idealno za javna mjesta, centre podataka, tranzit i tunele. Hengtong osmišljava recepte bez halogena-kako bi zadovoljio stroge ciljeve dima i korozije, a da instalacije budu čiste i usklađene.
Visoka opterećenja punila mogu učvrstiti plastiku, pa prilagođavamo LSZH za stvarno-svijetsko rukovanje prilagođenim optičkim kablovima: optimizirana raspodjela veličine čestica, sredstva za spajanje na bazi silana-za vezivanje polimer-punilo i modifikatori elastomera za udar i hladno-savijanje. Dvostruki šraf i kontrola reologije isporučuju jakne koje se čiste skidaju, savijaju u uskim prostorima i preživljavaju temperaturne promjene.
Za sigurnost, Hengtong Custom Fiber Optic kablovi se isporučuju sa podacima testiranja prema IEC 60754-1/-2 (kiseli gas), IEC 61034 (gustina dima) i IEC 60332-1/-3 (plamen). Na zahtjev, usklađujemo se s dodatnim sektorima (npr. EN 45545 za željeznicu). Dobijate protupožarne performanse bez žrtvovanja mehaničke pouzdanosti, podržane COA na nivou serije i stabilnom globalnom opskrbom.
Poređenje performansi materijala
Za prilagođene optičke kablove, koristite ovaj brzi vodič za omote prema okruženju i kodu:
- PE (HDPE) - Najbolja UV/hemijska/temperaturna otpornost i najniža cijena; idealno za OSP kanale, vazdušne raspone i direktno-ukopavanje.
- PVC - Najveća fleksibilnost sa performansama čvrstog plamena; uobičajeno za unutrašnje instalacije i zakrpe (koristite LSZH tamo gdje je potrebno{1}}bez halogena).
- LSZH - Niska-dimnost, nula-halogenih za ljude-guste ili regulisane prostore (centri podataka, tranzit, tuneli); tvrđi i skuplji, ali najsigurniji za usklađenost.
Uskladite izbor sa zahtjevima IEC 60332/60754/61034 i UL OFNR/OFNP/LSZH, a zatim provjerite ograničenja radijusa-zatezanja i savijanja{4}} projekta. Hengtong potvrđuje i sertifikuje svaku konstrukciju tako da se vaši prilagođeni optički kablovi isporučuju sa COA-om i instaliraju se čisto.
Poređenje performansi materijala
| Metric | polietilen (PE) | PVC | LSZH |
| Otpornost na temperaturu | 90 | 70 | 80 |
| Otpornost na hemikalije | 90 | 60 | 65 |
| Fleksibilnost | 85 | 90 | 65 |
| Otpornost na plamen | 30 | 70 | 95 |
| UV otpornost | 85 | 55 | 70 |
| Isplativost- | 95 | 85 | 60 |
Protokoli za instalaciju, testiranje i održavanje
Smjernice za instalaciju
Uspješno postavljanje prilagođenih optičkih kablova zahtijeva disciplinovanu instalaciju kako bi se spriječila oštećenja i osigurale vrhunske performanse-Hengtong opskrbljiva ruta-specifične smjernice i podrška na licu mjesta.
Kontrola napetosti
Instalacijske napetosti moraju biti pažljivo kontrolirane kako bi se spriječilo naprezanje vlakana, sa tipičnim granicama u rasponu od 600 do 2.700 Njutna ovisno o konstrukciji kabela.
Zahtjevi radijusa savijanja
Ograničenja radijusa savijanja, obično specificirana kao višekratnici vanjskog prečnika kabla, moraju se poštovati kako bi se spriječilo trenutno oštećenje i dugotrajna{0}}degradacija pouzdanosti.
Zaštita životne sredine
Pravilno brtvljenje i zaštita od vlage, ekstremnih temperatura i fizičkih oštećenja tokom i nakon ugradnje.
Procedure rukovanja
Pažljivo rukovanje kako bi se izbjeglo mikrosavijanje, drobljenje ili druga mehanička naprezanja koja mogu smanjiti performanse.
Testing Technologies
Sveobuhvatno testiranje osigurava da prilagođeni optički kablovi ispunjavaju specifikacije performansi i pružaju pouzdanu uslugu tokom svog vijeka trajanja-Hengtong provjerava svaki kolut i instaliranu vezu u odnosu na ciljeve projekta.
OTDR testiranje
Optička reflektometrija vremenskog domena pruža detaljnu karakterizaciju performansi instaliranog kabla, otkrivanje gubitaka u spajanju, refleksije konektora i distribuiranih gubitaka.
Testiranje gubitka prilikom umetanja
Direktno mjerenje gubitka signala kroz cijeli link pomoću kalibriranih izvora svjetlosti i mjerača snage.
Polarizacijski mod Disperzija
Kritično za-sisteme prenosa velike brzine, mjerenje diferencijalnih kašnjenja širenja između polarizacijskih modova.
Optički povratni gubitak
Mjerenje svjetlosti koja se reflektira natrag prema izvoru, što može uzrokovati degradaciju signala u sistemima velikih{0}}brzina.
Programi održavanja
Planirana njega održava prilagođene optičke kablove u specifikacijama decenijama. Hengtong isporučuje-specifične priručnike, obuku i rezervne komplete tako da timovi rano uoče rizike i održavaju radni vijek sa manje kamiona-rola.
Periodične inspekcije
Redovna inspekcija kablovskih trasa, spojnica i završnih tačaka na znakove oštećenja ili degradacije.
Monitoring životne sredine
Detekcija stanja koja mogu ubrzati starenje, kao što su prekomjerni ciklusi temperature ili prodiranje vlage.
Kontinuirano praćenje
Za kritičnu infrastrukturu, sistemi koji koriste distribuirani senzor temperature i naprezanja pružaju-detekciju potencijalnih problema u stvarnom vremenu.
Proaktivno održavanje
Rješavanje potencijalnih problema prije nego što dovedu do prekida usluge, uključujući čišćenje konektora i ponovno{0}}ukidanje kada je to potrebno.
Mogućnosti OTDR testiranja
OTDR precizira šta je važno u službi za prilagođene optičke kablove{0}}gubitak spajanja, refleksije konektora i distribuirano slabljenje duž rute. Hengtong koristi OTDR-e velikog{2}}dinamičkog-dometa sa vlaknima za pokretanje/prijem da vidi prošlost mrtvih zona i rano uoči suptilne pomake povratnog raspršivanja, isporučujući čiste mape linkova i djelotvorne alarme prije nego što dođe do prekida.
Testiranje slijedi višeslojni standard: Nivo 1 (OLTS) potvrđuje ukupni gubitak umetanja; Nivo 2 (OTDR) dodaje lokaciju-nivoa događaja i karakterizaciju prilagođenih optičkih kablova. Pokrećemo dvosmjerne prosjeke, šablonski prolaz/neuspjeh po specifikaciji i vrijeme isporuke-označene tragove sa COA-om-tako da je primopredaja brža i dugoročna-performansa ostaje predvidljiva.
Dodatni kritični aspekti prilagođenih optičkih kablovskih sistema

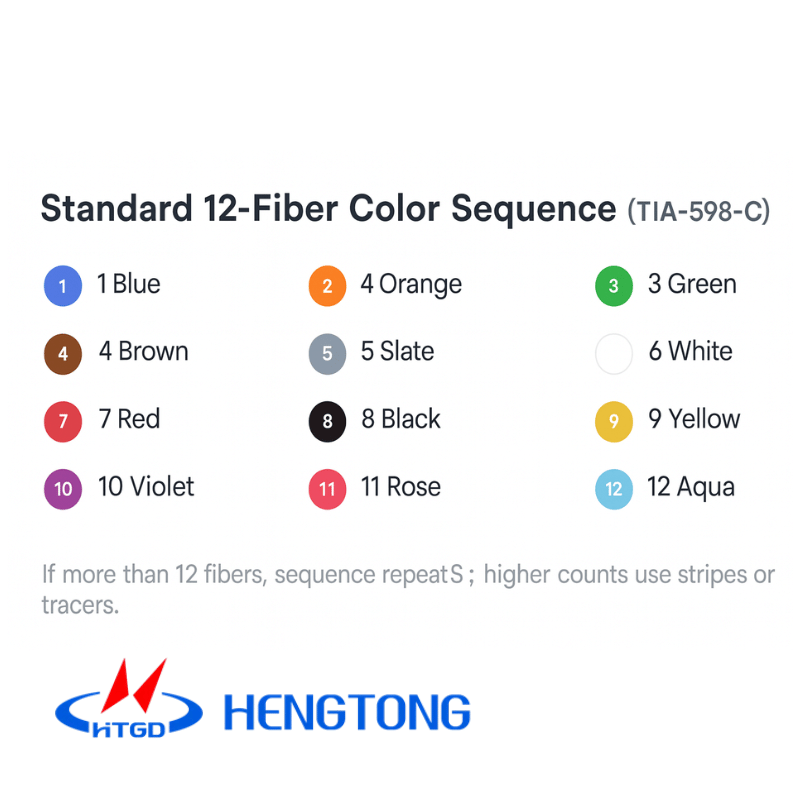

Standardi kodiranja boja optičkih kablova
TIA-598-C daje jedinstvenu šemu za identifikaciju vlakana, baferiranih jedinica i grupa koje su kritične prilikom postavljanja i servisiranja prilagođenih optičkih kablova u velikoj mjeri. Hengtong gradi prema TIA/IEC konvencijama i isporučuje odgovarajuće otiske, legende i dokumentaciju tako da velike ekipe govore istim "jezikom boja" od instalacije do SLA primopredaje.
Standardizirano kodiranje u boji omogućava tehničarima da brzo lociraju pravu niti tokom instalacije, održavanja i rješavanja problema-skraćujući vrijeme spajanja i greške na prilagođenim optičkim kablovima. Pružamo oznake bubnjeva, mape vlakana i rasporede repetitora/zatvaranja usklađene s vašom rutom, plus dvosmjerne OTDR tragove za zaključavanje kao-ugrađene zapise.
Boje omotača takođe signaliziraju tip kabla u prilagođenim optičkim kablovima: narandžasta tipično za MMF OM1/OM2, aqua za laserski-optimizirani MMF OM3/OM4, limeto zelena za OM5 i žuta za single- način rada. (Posebna okruženja mogu koristiti druge boje za ocjene ili vlasništvo.) Unutar kabla, uobičajena sekvenca od 12-vlakana-plava, narandžasta, zelena, smeđa, škriljasta, bijela, crvena, crna, žuta, ljubičasta, ruža, akva-ponavlja se sa oznakama kako se broj povećava. Hengtong može preslikati TIA-598-C ili regionalne specifikacije (ISO/IEC, EN) na svim lokacijama kako bi globalne gradnje bile dosljedne.
Napredne tehnike poliranja konektora
Završna obrada konektora odlučuje o kvaliteti veze. Za sklopove prilagođenih optičkih kablova, PC i UPC koriste ne-ugaone, kupolaste krajnje strane; UPC zaoštrava završnu obradu i geometriju u odnosu na PC kako bi smanjio gubitke i refleksije u svakodnevnim poslovnim i OSP konstrukcijama.
Performanse ponovo napreduju s APC-om: krajnji dio pod uglom koji minimizira povratni{0}}odsjaj za velike-brzine, DWDM i analogne/RF-preko-puta za vlakna. U prespojnicima i kanalima prilagođenih optičkih kablova, odabirom APC-a gdje su budžeti za refleksiju mali, čuva se SNR i stabilnost predajnika.
Zašto Hengtong?
Kontrolišemo geometriju konektora sa interferometrijskom 3D metrologijom (radijus, pomak vrha, visina vlakana) i provjeravamo čistoću prema IEC-u-sve dokumentovano sa COA-tako da se vaši prilagođeni optički kablovi isporučuju s ponovljivim IL/RL, bržim okretanjem-i manje namotaja kamiona.
Poređenje performansi gubitka povrata
PC poliranje:-40dB
UPC poliranje:-55dB
APC poliranje: -60dB
Uklanjanje viška epoksida
Grubo poliranje pomoću dijamantskih filmova od 30 μm za uklanjanje viška epoksida
Rafiniranje površine
Međustepeni sa dijamantskim filmom od 9 μm za pročišćavanje površine
Postizanje konačnog cilja
Završna obrada sub-mikronskim polirajućim filmovima za postizanje željenog kvaliteta površine

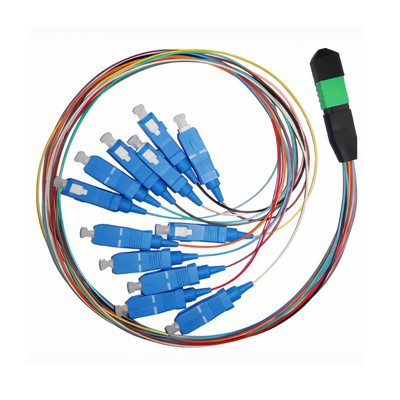

Optimiziranje MPO/MTP performansi
Specijalizovani rastvori za MTP/MPO konektore koji obezbeđuju optimalne performanse
Fusion and Mechanical Splicing Technologies
Fusion Splicing
Preferirano u modernim mrežama jer daje najmanji-gubitak, najmanji{1}}odraz spojeva na prilagođenim optičkim kablovima. Električni luk topi i spaja staklene krajeve u jednu, kontinuiranu niti za besprijekornu vezu.
- Tipični gubitak: samo ~0,02 dB po spoju
- Prednosti: mali gubici, visoka pouzdanost, minimalna refleksija, odlična dugoročna-stabilnost
Zašto Hengtong?
Ekspertiza u vezi sa fuzijom trake i jednog vlakna (12F/24F masovno spajanje), kalibrirani profili luka po tipu vlakana, IEC-protokoli cijepanja/čišćenja i dvosmjerna OTDR/IL verifikacija sa COA-ovima-tako da vaš vek trajanja ostane u funkciji brzog optičkog vlakna i usluge C.
Mehaničko spajanje
Mehaničko spajanje poravnava i steže krajeve vlakana unutar precizne navlake-bez luka, bez napajanja-tako da ekipe mogu brzo vratiti prilagođene optičke kablove na terenu. Idealan je za hitne popravke, male-padove ili lokacije bez opreme za fuziju, ali nosi veći gubitak/refleksiju od fuzije i nije prikladan za-prtljage na duge udaljenosti.
- Tipični gubitak: ~0,05–0,20 dB po spoju (veći ORL od fuzije)
- Prednosti: nije potrebna struja, brza restauracija, niži troškovi opreme, minimalan alat
Zašto Hengtong
Pre-unaprijeđeni kompleti za restauraciju, poravnanje-komponente nivoa i IL/RL radni tokovi verifikacije usklađeni sa vašim prilagođenim optičkim kablovima-tako da privremeni popravci ostaju čisti do planiranog popravka fuzije.
Moderni fuzioni uređaji za spajanje uključuju sofisticirane sisteme poravnanja, uključujući tehnologiju poravnanja jezgra koja koristi više kamera za automatsku kontrolu i poravnanje vlakana. Ovi napredni sistemi mogu pohraniti višestruke programe spajanja optimiziranih za različite tipove vlakana, osiguravajući konzistentno,-kvalitetno spajanje u različitim prilagođenim konfiguracijama optičkih kablova. Iako mehanički spojevi obično pokazuju veće gubitke od fuzijskih spojeva, oni nude prednosti u specifičnim scenarijima, kao što su hitne popravke ili instalacije u izazovnim okruženjima u kojima se oprema za spajanje fuzijom ne može lako primijeniti.
Specifikacije kritičnog radijusa savijanja
Zaštitite performanse i životni vek primenom pravila savijanja na prilagođenim optičkim kablovima: tokom povlačenja (pod zatezanjem) držite minimalni radijus savijanja veći od ili jednak 20× OD; nakon instalacije, održavajte veći ili jednak 10× OD. Hengtong objavljuje određena ograničenja za rutu-za svaku izgradnju i pruža terenske vodiče/obuku tako da ekipe prvi put ispune specifikacije.
Vlakna{0}}neosjetljiva na savijanje je otključala uže prostore za prilagođene optičke kablove i kablove za spajanje. Koristeći indeks prelamanja-indeksa oko jezgre, reflektira inače izgubljenu svjetlost natrag u talasovod, održavajući slabljenje niskim čak i kada se zavoji približavaju (ili trenutno pređu) nominalnim granicama-idealnim za stalak, FTTH padove i zagušene kanale.
Poređenje radijusa savijanja
Standardno jedno{0}}modno vlakno
- Ugradnja (pod zatezanjem): minimalno 30 mm
- Dugotrajno (bez napetosti): najmanje 15 mm
Savijanje-Neosjetljivo jedno- vlakno
- Ugradnja (pod zatezanjem): minimalno 15 mm
- Dugotrajno (bez napetosti): minimalno 5 mm
Multimode Fiber
- Ugradnja (pod zatezanjem): minimalno 50 mm
- Dugotrajno (bez napetosti): minimum 25 mm
Osiguranje kvaliteta i standardi proizvodnje
Proizvodnja optičkih kablova po meri podrazumeva poštovanje brojnih međunarodnih standarda i sertifikata. Telcordia GR-326 je skup standardiziranih zahtjeva za kvalitet za proizvodnju sklopova spojenih na optička vlakna, koji osiguravaju dugoročnu pouzdanost i performanse.
Razlika između usklađenosti i certifikacije je ključna-certifikacija zahtijeva prolazak svih mehaničkih, ekoloških i dugotrajnih-testova pouzdanosti, a ne samo ispunjavanje specifikacija u vrijeme proizvodnje.
Ključni industrijski standardi
01
Telcordia GR-326
Zahtjevi kvaliteta za sklopove spojenih s optičkim vlaknima
02
TL 9000 & AS9100D
Standardi sistema upravljanja kvalitetom
03
OFNP (Plenum Rated)
Usklađenost sa NEC 770 za sigurnost od požara u plenumskim prostorima
04
EIA-455-171 & IEC 61280-4-5
Standardi za ispitivanje optičkih komponenti
Prilagođena tehnologija optičkih kablova nastavlja da se razvija kao odgovor na nove aplikacije. Za implementaciju 5G mreža potrebna je optička infrastruktura sposobna da podrži ogromna povećanja prometa podataka i smanjene zahtjeve za kašnjenje.
Inicijative Interneta stvari (IoT) i pametnih gradova stvaraju nove zahtjeve za implementaciju optičkih vlakana, uključujući integraciju sa energetskim sistemima, mogućnosti praćenja okoliša i poboljšanu izdržljivost za različita instalacijska okruženja. Prilagođeni dizajn kablova sa optičkim vlaknima sve više uključuje ova razmatranja, sa hibridnim kablovima koji kombinuju optička vlakna sa bakrenim provodnicima za isporuku energije i specijalizovanim omotima otpornim na oštećenja od glodara, izlaganje hemikalijama i ekstremne vremenske uslove.
Data Center Evolution
Ultra{0}}rješenja-visoke gustine sa trakastim kablovima koji omogućavaju hiljade veza u ograničenim prostorima
5G i dalje
Podržava masivni MIMO, rezanje mreže i ultra-pouzdanu komunikaciju sa malim kašnjenjem{1}}
Pametni gradovi
Integracija sa IoT senzorima, upravljanjem saobraćajem i sistemima javne bezbednosti
Industrial Automation
Visoko{0}}pouzdane veze za proizvodne, energetske i transportne sisteme
