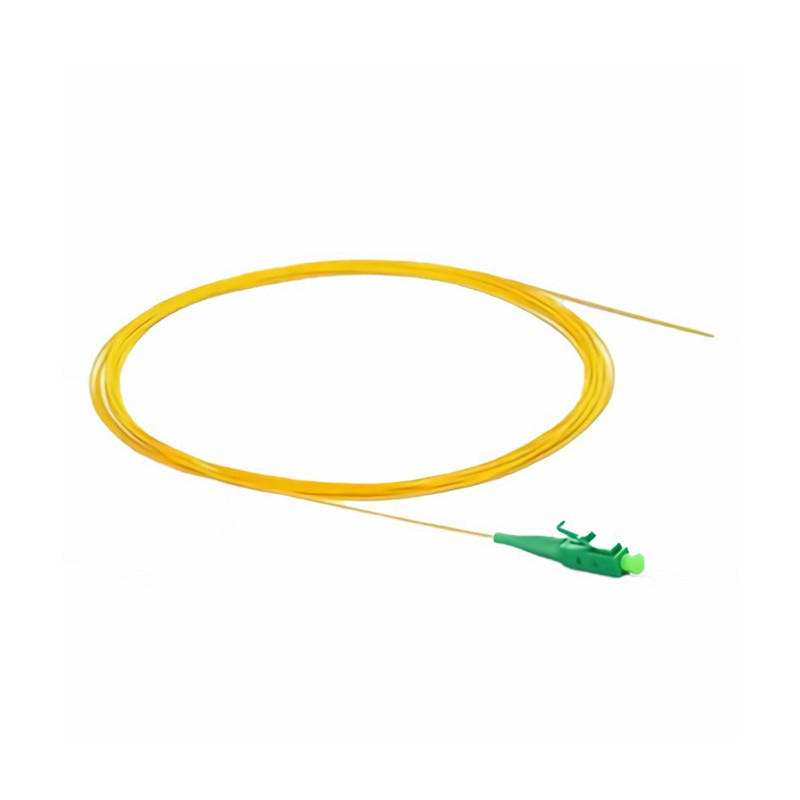

LC pigtail

Patch cord pigtail je u jednom od optičkih kabela plus optički konektor, drugi kraj originalnog stanja, kako bi se postigla optička mrežna oprema i oprema, oprema i optički kabel aktivnosti između veze, jednostavan za rukovanje, zgodan, je Bitan pasivni proizvod opreme za izgradnju optičke mreže i optičkog kabla između aktivnosti veze, operacija je jednostavna, praktična i brza, jedan je od pasivnih proizvoda neophodnih za izgradnju optičkih mreža. LC pigtails su idealni za podršku aplikacijama optičkih vlakana u telekomunikacionim mrežama velike brzine. Proizveden i testiran u skladu sa industrijskim standardima ICE, ISO i ROHS, HTGD je dostupan u OM1, OM2, OM3, OM4, OM5, OS1 i OS2 tipovima vlakana, sa LC konektorima i u različitim prečnikima kablova i materijalima. Utični dizajn LC konektora dijeli priključnu glavu na 1,25 mm, što je čini relativno malom i pogodnom za optičke veze visoke gustoće.

primjena:

Primopredajnik sa optičkim vlaknima

Povezivanje opreme bazne stanice

Optički komunikacioni sistem, sistem za prenos vlakana velike brzine i velikog kapaciteta

Optički senzori, aktivna oprema za otklanjanje grešaka i testiranje i druge optičke veze

Karakteristike:

LC konektor za vlakna

Dužina proizvoda se može prilagoditi

Multi-mode i single-mode opcije

Dobra ponovljivost i razmjena.

Optičke karakteristike su u skladu sa IEC TIA/EIA i drugim relevantnim standardima

Odabrani keramički umetak, profesionalna tehnologija brušenja, krajnja strana vlakana za postizanje preciznog spajanja

Usklađen sa RoHS 2.0

specifikacije:

Parametar		Jedinica	Vrijednost
Prečnik kabla (opciono)		mm	0.90,1.6,2.0,3.0
Materijal omotača kablova (opciono)		-	PA,PVC,PU,LSZH
Fiber Mode		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Talasna dužina		nm	1310/1550		850/1300
Endface Polishing		-	UPC	APC	UPC
Gubitak umetanja (IL)		dB	Manje ili jednako 0.30		Manje ili jednako 0.25
Povratni gubitak (RL)		dB	Veće ili jednako 50	Veće ili jednako 60	Veće ili jednako 20
Geometrijski parametri krajnjeg dijela (3D)	Radijus zakrivljenosti	mm	Zadovoljavaju IEC TIA/EIA standarde
	Apex Offset	μm
	Fiber Spherical Height	nm
	Kutna greška	stepen
Trajnost		vrijeme	1000
Radna temperatura		stepen	-20 ~ +80
Temperatura skladištenja		stepen	-15 ~ +60

Partner

FAQ

P: Imate li na lageru džempere sa optičkim vlaknima?

O: Da bismo osigurali optimalne performanse, na zalihama imamo samo sirovine. Proizvodnja neće početi dok ne dobijemo narudžbu od kupca.

P: Koje vrste optičkih konektora su dostupne na tržištu?

O: Uobičajeni tipovi optičkih konektora su ST, SC, FC/PC, FC/APC i LC. Najpopularniji konektor je LC zbog svojih visokih performansi, male veličine i lakoće upotrebe.

P: Šta OM5 može učiniti da pokrije moje potrebe za propusnošću?

O: OM5 kabliranje je dizajnirano da koristi data centru i da odgovori na izazove propusnog opsega. OM5 vlakno je optimizirano za multipleksiranje kratkih podjela i podržava najmanje četiri talasne dužine u opsegu 850-950nm. Omogućava optimalnu podršku za spajanje SWDM (Shortwave Wavelength Division Multiplexing) aplikacija koje smanjuju broj paralelnih vlakana za najmanje četiri puta, kako bi se omogućila kontinuirana upotreba samo dva vlakna za prijenos 40Gb/s i 100Gb/s i smanjen broj vlakana za veće brzine.

Pakovanje

Nakon završetka svih testova, optički džamperi će biti upakovani u skladu sa zahtjevima kupca. Obično ćemo koristiti PE vrećicu za pakovanje kratkospojnih kablova za mali metar, a zatim ih staviti u mali karton; kako bismo osigurali sigurnost, koristit ćemo papirni kalem za pakovanje velikog metarskog dijela, a na kraju će oba opet biti upakovana u karton.
