Kako funkcionišu FTTx mreže?

Jedan kontaminirani konektor može ubiti 50 miliona dolara za implementaciju vlakana. Između 2023. i 2024. pružaoci usluga su naučili ovu lekciju na teži način jer su kvarovi na instalaciji koštali industriju procijenjenih 2,3 milijarde dolara u sanaciji. Ironija? Sama tehnologija-optičkih vlakana sposobna za prijenos podataka brzinom svjetlosti-je gotovo besprijekorna. Problem se dešava u onim posljednjim metrima, gdje se ljudske ruke susreću sa-tankim staklenim nitima kose.

Ova nepovezanost između tehnološkog potencijala i operativne stvarnosti definiše FTTx pejzaž. Dok optičke mreže obećavaju simetrične gigabitne brzine i praktično neograničen propusni opseg, isporuka tog obećanja zahtijeva navigaciju složenim operativnim lavirintom koji počinje u podatkovnom centru-kontrolisanom klimom i završava u nečijem skučenom podrumu.

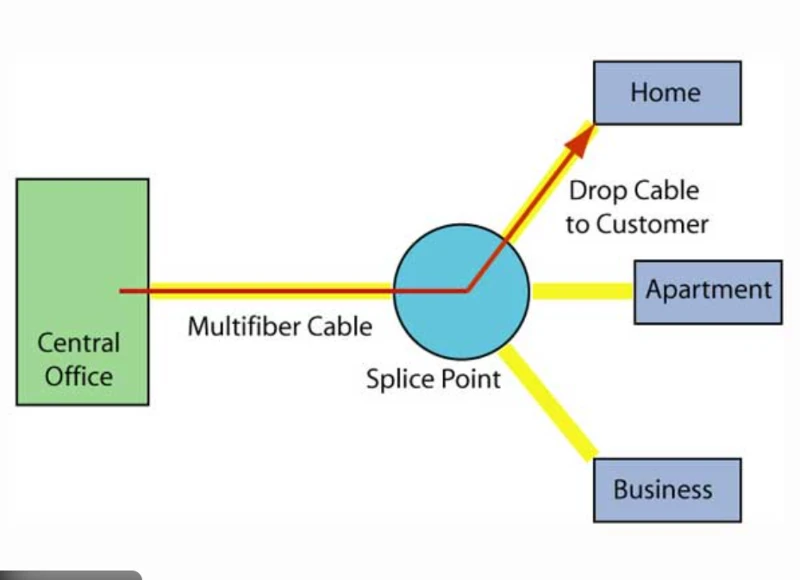

Arhitektura koja čini svjetlo funkcioniranjem

FTTx mreže rade na varljivo jednostavnom principu: zamijenite električne signale svjetlom i sve postaje brže. Ali ova jednostavnost maskira tri različita arhitektonska sloja koji rade zajedno, od kojih svaki rješava određeni dio slagalice povezivanja.

Centralno čvorište: Gdje elektroni postaju fotoni

Svaka FTTx mreža počinje na optičkom linijskom terminalu (OLT), obično smještenom u središnjoj kancelariji dobavljača usluga. OLT izvodi osnovnu transformaciju koja omogućava mreže sa vlaknima-pretvarajući električne signale podataka u optičke impulse svjetlosti.

Ova konverzija se dešava na određenim talasnim dužinama. Za većinu FTTx aplikacija, nizvodni saobraćaj (od provajdera do korisnika) putuje na talasnoj dužini od 1490 nm, dok uzvodni saobraćaj koristi 1310 nm. Ovo multipleksiranje sa podelom talasnih dužina omogućava dvosmernu komunikaciju preko jednog lanca vlakana, smanjujući infrastrukturne troškove skoro za polovinu u poređenju sa sistemima koji zahtevaju odvojena vlakna za svaki pravac.

Moderni OLT-ovi mogu opsluživati ​​od 128 do 2.048 kupaca iz jedne šasije, ovisno o konfiguraciji razdvajanja. Tipična OLT kartica sa 8-portova, na primjer, može podržati 256 pretplatnika koristeći split omjere 1:32, sa svakim portom koji rukuje do 10 Gbps downstream i 2,5 Gbps upstream saobraćaja u GPON konfiguracijama. XGS-PON sistemi guraju ovo do simetričnih 10 Gbps u oba smjera.

Sloj distribucije: pasivno razdvajanje bez napajanja

Evo gdje FTTx mreže zarađuju svoju "pasivnu" oznaku. Za razliku od tradicionalnih telekomunikacija koje zahtijevaju opremu s napajanjem na više tačaka, mreže s vlaknima koriste potpuno nenapajane optičke razdjelnike za podjelu signala.

Pasivni optički razdjelnik uzima jedno ulazno vlakno i dijeli ga na više izlaza-obično 2, 4, 8, 16 ili 32 porta. Ovi razdjelnici su čisto optički uređaji koji koriste precizno-brušeno staklo za razdvajanje svjetlosnih zraka. Ne zahtijevaju struju, ne stvaraju toplinu, ne trebaju održavanje i u suštini nikada ne pokvare. Ova pasivna arhitektura drastično smanjuje operativne troškove i eliminiše hiljade potencijalnih tačaka kvara koje muče bakarne mreže.

Strategija postavljanja razdjelnika razlikuje se u zavisnosti od tipa arhitekture. U FTTH implementacijama, primarni razdjelnici (1:8 ili 1:16) mogu se nalaziti u uličnim ormarićima, a sekundarni razdjelnici (1:4 ili 1:8) bliže prostorijama. FTTB sistemi često konsoliduju podjele u podrumima zgrada. Kumulativni omjer cijepanja-proizvod svih podjela duž putanje-određuje koliko optičke snage doseže svaku krajnju tačku.

Jačina signala je ovdje od ključnog značaja. Svaki split dovodi do gubitka umetanja (obično 0,2-0,3 dB), a podijeljeni signal i dalje mora imati dovoljno snage da dosegne do 20 kilometara udaljenosti. Podjela 1:32 sama po sebi uvodi oko 16-17 dB gubitka, zbog čega pažljivi proračuni budžeta vode dizajn mreže.

Krajnja tačka: pretvaranje svjetlosti natrag u podatke

U prostorijama korisnika, optički mrežni terminal (ONT) ili optička mrežna jedinica (ONU) obavlja obrnutu transformaciju-preuzimajući optičke signale i pretvarajući ih nazad u električni oblik koji uređaji krajnjeg{1}}razumiju. Ovi termini se često koriste naizmjenično, iako ITU-T tehnički rezervira "ONT" za instalacije sa jednim-kupcem.

ONT istovremeno upravlja višestrukim kritičnim funkcijama. Mora precizno filtrirati ispravne vremenske intervale iz nizvodnog emitiranja (pošto svi ONT-ovi na PON-u dijele isto vlakno i vide sav nizvodni promet, uz enkripciju koja sprječava prisluškivanje). Mora pojačati slabe optičke signale koji su prešli desetine kilometara i preživjeli višestruka razdvajanja. I mora koordinirati svoje upstream prijenose kako bi izbjegao kolizije s drugim ONT-ovima na zajedničkom vlaknu.

Ova koordinacija koristi višestruki pristup s vremenskom podjelom (TDMA). OLT dodjeljuje specifične vremenske okvire svakom ONT-u za upstream prijenos, mjereno u nanosekundama. ONT bi mogao dobiti okvir od 125-mikrosekunde podijeljen na mogućnosti prijenosa na nivou mikrosekunde. Propuštanje vašeg vremenskog slota znači čekanje sljedećeg ciklusa kadra, uvodeći latencije.

Moderni ONT-ovi uključuju mogućnosti rutiranja, Wi-pristupne tačke, glasovne prolaze za telefonske usluge i često video dekodere za IPTV-koji u suštini postaju kućni telekomunikacioni čvor. High{3}}jedinice podržavaju Wi-Fi 6E, više gigabitnih Ethernet portova i USB konekcije, a sve se napaja optičkim signalom i lokalnom električnom energijom.

Kako podaci teku kroz staklo: Mehanika prijenosa

Razumijevanje FTTx rada zahtijeva razumijevanje kako se podaci zapravo kreću kroz optički kabl. Ovo nije kao bakar gdje elektroni teku kroz metal-to je fizika koja djeluje na kvantnom nivou.

Podjela talasnih dužina: Dijeljenje jednog vlakna za dvosmjerni-saobraćaj

Mreže s vlaknima iskorištavaju fundamentalno svojstvo svjetlosti: različite valne dužine ne interferiraju jedna s drugom. Prenoseći podatke nizvodno na jednoj talasnoj dužini (1490 nm) i uzvodno na drugoj (1310 nm), dvosmerna komunikacija se odvija istovremeno na istom vlaknu.

Treća talasna dužina (1550 nm) često nosi video usluge kao RF preklapanje, omogućavajući starim kablovskim TV signalima da koegzistiraju sa podacima. Ovo razdvajanje talasnih dužina dešava se kod-selektivnih sprežnika koji deluju kao optičke prizme, usmeravajući svaku talasnu dužinu na odgovarajuće odredište.

Izbor talasne dužine nije proizvoljan. Opseg od 1310 nm doživljava minimalnu hromatsku disperziju u standardnim jedno-modnim vlaknima, savršen za-efikasan prijenos kratkog-do-srednjeg dometa. Opseg od 1490 nm pruža dobre performanse uz nešto veće zahtjeve za proračunom energije. Opseg od 1550 nm, gdje vlakno ima najniže slabljenje, rezervirano je za usluge koje zahtijevaju maksimalni doseg.

Vremenska podjela: Organiziranje toka podataka

Na zajedničkom vlaknu, više korisnika mora koordinirati svoj promet bez kolizije. FTTx mreže koriste dvije strategije vremenske{1}}podjele ovisno o smjeru.

Nizvodno (emitovanje):OLT šalje kontinuirane tokove podataka koji sadrže okvire adresirane na sve ONT-ove. Svaki okvir sadrži ćelije podataka označene specifičnim ONT identifikatorima. Svaki ONT prima svaki okvir, ali obrađuje samo ćelije označene za njegov ID. AES-128 enkripcija osigurava da susjedi ne mogu prisluškivati ​​promet jedni drugima uprkos tome što vide isti optički signal.

Tipičan GPON okvir je dugačak 125 mikrosekundi i nosi do 38.880 bajtova korisnog opterećenja. OLT pakuje ovaj okvir s podacima namijenjenim različitim ONT-ovima na osnovu njihovih trenutnih zahtjeva za prometom. Video saobraćaj-u realnom vremenu za ONT #12, pregledanje weba za ONT #7 i preuzimanje softvera za ONT #23 svi dijele isti okvir, precizno vremenski i označen.

Uzvodno (koordinirani pristup):ONT-ovi ne mogu simultano prenositi bez izazivanja optičkih smetnji na pasivnom razdjelniku. Umjesto toga, OLT dodjeljuje prozore za prijenos koristeći algoritam za dinamičku dodjelu propusnog opsega (DBA).

Svaki ONT prijavljuje svoj status bafera OLT-u. Na osnovu ugovora o nivou usluge i trenutne potražnje, OLT dodeljuje određene vremenske intervale. ONT #12 bi mogao dobiti 500 bajtova počevši od 47,320 mikrosekundi. ONT #7 dobija 1.200 bajtova počevši od 48.120 mikrosekundi. Promašite svoj prozor i čekate na sljedeći ciklus kadra 125 mikrosekundi kasnije.

Ovo zakazivanje se dešava kontinuirano, hiljadama puta u sekundi, prilagođavajući se u stvarnom-vremenu kako se obrasci saobraćaja mijenjaju. Video konferencijama odjednom treba više upstream propusnog opsega? DBA algoritam preraspoređuje vremenske intervale unutar milisekundi.

Budžet optičke energije: održavanje signala u životu

Svaka FTTx implementacija mora riješiti fundamentalni problem fizike: svjetlost slabi dok putuje i dijeli se. Održavanje adekvatne jačine signala na 20 kilometara uz preživljavanje višestrukih podjela zahtijeva pažljiv inženjering.

Proračun budžeta snage počinje sa snagom prijenosa OLT-a (obično od +2 do +5 dBm) i oduzima svaki gubitak na putu:

Slabljenje vlakana:0,35-0,40 dB po kilometru

Gubici spajanja:0,05-0,1 dB po spoju

Gubici konektora:0,3-0,5 dB po konekciji

Gubitak umetanja razdjelnika:16-17 dB za 1:32 split

Varijacije temperature:0,5-1 dB margina

Dodatak za starenje:1-2 dB tokom 20 godina

Tipična 15-kilometarska, podijeljena GPON veza 1:32 može vidjeti:

Gubitak vlakana: 15 km × 0,38 dB/km=5.7 dB

Dva spoja: 0,2 dB

Četiri konektora: 1,4 dB

Razdjelnik: 16,5 dB

Margine: 2,5 dB

Ukupni gubitak: 26,3 dB

Ako ONT zahtijeva minimalno -27 dBm za funkcioniranje, a OLT emituje na +3 dBm, ova veza ima samo 0,7 dB prostora za glavu. Stvarne implementacije ciljaju minimalnu marginu od 3-5 dB, prisiljavajući pažljive odabire dizajna o maksimalnoj udaljenosti, omjeru podjele ili oboje.

Različite arhitekture, različiti operativni modeli

"X" u FTTx-u predstavlja višestruke modele implementacije, od kojih svaki ima različite operativne karakteristike i kompromise. Pružaoci usluga biraju arhitekture na osnovu geografije, ekonomije i ciljeva usluge.

FTTH: Vlakna do kuće

U FTTH implementacijama, vlakno ide direktno do pojedinačnih stanova, obično završavajući ONT-om koji je montiran na vanjski zid ili unutar kuće. Ovo pruža najviše performanse, ali zahtijeva najviše ulaganja u infrastrukturu.

Operativne prednosti:FTTH u potpunosti eliminiše bakar iz pristupne mreže, obezbjeđujući simetrične gigabitne brzine uz buduću{0}}otpornu skalabilnost propusnog opsega. Svaki dom dobija namenski kapacitet vlakana (koji se deli samo putem pasivnog razdvajanja), obezbeđujući konzistentan učinak bez obzira na aktivnost suseda. Neosjetljivost na udaljenost znači da ruralna i urbana primjena postižu slične brzine.

Izazovi implementacije:Dovođenje vlakana do svakog pojedinačnog stana je radno-intenzivno i skupo. Prosječni troškovi instalacije na tržištima u predgrađu SAD-a dostižu 800$-1.500$ po prođenoj kući, sa troškovima povezivanja (od ulice do kuće) dodajući 300$-800$ po aktivaciji. Dozvole za prava puta, ograničenja kopanja rovova i postojeći komunalni programi stvaraju uska grla u implementaciji.

U više{0}}stambenim jedinicama, FTTH zahtijeva vlakna za svaki stan, navigaciju kroz zajedničku infrastrukturu uz koordinaciju stanodavca. Neki provajderi prave kompromis sa FTTB-om, provodeći vlakna do podruma zgrade, a zatim bakar do jedinica.

FTTC/FTTN: Vlakna do ivičnjaka/čvora

Ovi hibridni pristupi vode vlakna do čvorova u susjedstvu (FTTN) ili uličnih ormara (FTTC), a zatim koriste postojeće bakrene telefonske linije za posljednjih 300-1.000 metara. Što se vlakno bliže, to su bolje performanse.

Operativni kompromisi:Ove arhitekture koštaju 40-60% manje za implementaciju od FTTH koristeći postojeću bakarnu infrastrukturu. Mogu isporučiti brzine od 50-200 Mbps u zavisnosti od kvaliteta bakra i udaljenosti. Ali oni nasljeđuju ograničenja bakra - osjetljivost na udaljenost, elektromagnetne smetnje, asimetrični propusni opseg (učitavanje ostaje sporo) i degradaciju tokom vremena.

Aktivna elektronika u uličnim ormarićima zahtijeva napajanje, zaštitu okoliša i održavanje. Poplavljeni ormar ili nestanak struje oduzimaju desetine kupaca. Krađa bakra ostaje stalni problem u nekim regijama.

Kritična metrika je dužina bakra. Ispod 300 metara, VDSL2 može pružiti 100 Mbps. Preko 700 metara, brzine padaju ispod 50 Mbps. To čini FTTC održivim u gustim prigradskim područjima, ali problematičnim u širem razvoju.

FTTB: Fiber to the Building

FTTB dovodi vlakna u glavni distributivni okvir zgrade, a zatim koristi bakar ili Ethernet da dopre do pojedinačnih jedinica. Ova arhitektura dominira u stambenim kompleksima, poslovnim zgradama i okruženjima kampusa.

Operacije{0}}specifične za izgradnju:ONT se nalazi u klima{0}}komandiranom telekomunikacionom ormaru, distribuirajući usluge putem postojećeg-kabliranja u zgradi. Time se izbjegavaju troškovi i složenost provođenja vlakana kroz protupožarne barijere, plenumske prostore i oko HVAC sistema.

Učinak u potpunosti zavisi od-kvaliteta izgradnje infrastrukture. Moderne zgrade sa Cat6 Ethernetom mogu se približiti gigabitnim brzinama. Starije zgrade sa degradiranim bakrom mogle bi imati problema sa brzinom od 100 Mbps. Neke novije implementacije koriste strukturirana vlakna-za--jedinicu unutar zgrade, stječući prednosti FTTH-a dok pojednostavljuju zajedničku infrastrukturu.

Glavna operativna prednost je koncentrisana oprema. MDF jedne zgrade može poslužiti za 50-200 jedinica, omogućavajući efikasno održavanje i nadogradnju. Nedostatak je podijeljeni propusni opseg među jedinicama i ovisnost o pristupu i saradnji od vlasnika zgrada.

FTTA: Vlakna do antene

Evolucija mobilne mreže pokrenula je razvoj FTTA. Tradicionalni mobilni tornjevi koristili su bakarne koaksijalne kablove od zemaljske opreme do krovnih antena, unoseći značajan gubitak signala. FTTA vodi vlakna direktno do daljinskih radio glava (RRH) postavljenih na stubove.

5G omogućava:Moderne 5G mreže ne bi mogle postojati bez FTTA. Masivni MIMO sistemi zahtijevaju desetine antenskih elemenata, od kojih svaki treba-brzine veze. Vlakna pružaju propusni opseg i performanse kašnjenja neophodne za koordinirano formiranje snopa.

FTTA također omogućava centraliziranu obradu osnovnog pojasa. Umjesto odvojenih baznih stanica na svakom tornju, višestruki tornjevi se povezuju preko vlakana na centralizirane jedinice baznog pojasa (C-RAN arhitektura). Ovo omogućava koordinaciju između ćelija za neometano prebacivanje i upravljanje smetnjama.

Operativna prednost je smanjena oprema tornja-manje snage, hlađenja, prostora i održavanja. Izazov je ekološka osjetljivost vlakana. RRH postavljeni u toranj-su suočavaju se s ekstremnim temperaturama, ledom, munjama i fizičkim stresom na koji oprema u zatvorenom prostoru nikada ne nailazi.

Tehnologije koje omogućavaju da FTTx funkcioniše

Iza jednostavnog koncepta "slanja podataka putem vlakana" krije se više sofisticiranih tehnologija koje rade u koordinaciji. Razumijevanje ovoga otkriva zašto se FTTx mreže mogu proširiti od desetina do hiljada korisnika na zajedničkoj infrastrukturi.

PON standardi: GPON, EPON i Next-generacija

Pasivne optičke mreže dolaze u više vrsta, od kojih svaka ima različite operativne karakteristike:

GPON (gigabitni PON):ITU-T G.984 standard dominira globalnim implementacijama izvan Azije. GPON pruža 2.488 Gbps downstream i 1.244 Gbps upstream, podijeljeno između do 128 korisnika (iako je tipično 32-64). Koristi ATM za glas i Ethernet za podatke, pružajući sofisticirane kontrole kvaliteta-usluga.

Snaga GPON-a je podrška zrelom ekosistemu i dokazane operacije velikih{0}}razmjera. Glavni dobavljači obezbeđuju interoperabilnu opremu, smanjujući troškove kroz konkurenciju. Njegovo ograničenje je asimetrična širina pojasa koji sve više ne odgovara modernim obrascima korištenja gdje je potražnja za uzvodnim putem (video pozivi, sigurnosne kopije u oblaku) porasla.

EPON (Ethernet PON):IEEE 802.3ah definira EPON sa simetričnim kapacitetom od 1,25 Gbps. Kasnije 10G-EPON (IEEE 802.3av) nudi 10 Gbps niže i 1 Gbps gore. EPON dominira na azijskim tržištima, posebno u Japanu i Južnoj Koreji.

Operativna prednost EPON-a je čisti Ethernet-bez potrebe za konverzijom protokola između pristupne mreže i internetske kičme. Ovo pojednostavljuje operacije i smanjuje kašnjenje. Njegovo ograničenje je u početku bila niža brzina, iako je 10G-EPON ovo riješio.

XGS{0}}PON:Sljedeća -generacija ITU-T G.9807 standarda pruža 10 Gbps simetrično-istu brzinu u oba smjera. Ovo se poklapa sa modernim obrascima upotrebe gde je propusni opseg za otpremanje važan kao i za preuzimanje. XGS-PON može koegzistirati sa GPON-om na istom vlaknu koristeći različite talasne dužine, omogućavajući postepenu migraciju.

Operateri su do 2024. godine implementirali preko 40 miliona EPON portova širom svijeta, što ga čini najčešćom PON tehnologijom. GPON pomno prati, posebno na tržištima Sjeverne Amerike i Europe. Usvajanje XGS-PON-a ubrzano je 2024.-2025. godine kako su simetrične multi-gigabitne usluge postale konkurentski diferencijatori.

Sljedeća-PON generacija:25G-PON, 50G-PON, pa čak i 100G-PON su u razvoju ili ranoj implementaciji. Globalno tržište pasivne optičke mreže, procijenjeno na 15,54 milijarde dolara 2024. godine, predviđa se da će dostići 44,46 milijardi dolara do 2032. godine (14,1% CAGR), potaknuto ovim nadogradnjama kapaciteta i proširenjem implementacije vlakana.

Dinamička dodjela propusnog opsega: Upravljanje prometom

FTTx mreže moraju pošteno dijeliti uzvodni kapacitet među korisnicima sa veoma različitim potrebama. Korisniku koji preuzima datoteku potrebna je trajna propusnost. Korisniku koji pregledava web stranice potrebne su kratke rafale. Igraču je potreban dosljedan pristup sa malim-latencijama.

Algoritmi za dinamičku dodjelu propusnog opsega (DBA) koji rade u OLT-u kontinuirano optimiziraju ovo dijeljenje. Svaki ONT prijavljuje svoj trenutni status bafera-koliko podataka čeka na prijenos. DBA algoritam dodeljuje upstream vremenske intervale na osnovu:

Ugovori o nivou usluge:Premium korisnici imaju prioritetni pristup

Vrsta saobraćaja:Video/igre u stvarnom vremenu imaju prednost u odnosu na masovna preuzimanja

Status bafera:ONT sa punijim baferima dobijaju više vremenskih slotova

Istorijski obrasci:Uobičajeni obrasci upotrebe pružaju predviđanja

Ograničenja pravednosti:Čak ni veliki korisnici ne mogu monopolizirati kapacitet

Ova optimizacija se dešava u mikrosekundama, prenamjenjujući propusni opseg hiljadama puta u sekundi kako se uvjeti mijenjaju. Napredni sistemi koriste mašinsko učenje za predviđanje obrazaca potražnje, unaprijed-alocirajući kapacitet prije nego što dođe do zagušenja.

Rezultat je efikasno korištenje kapaciteta{0}}tipične PON mreže dostižu 70-80% iskorištenosti prije nego što korisnici primjete degradaciju, u poređenju sa 40-50% za jednostavne šeme dodjele vremenskih slotova.

Enkripcija i sigurnost

Budući da svi ONT-ovi na PON-u dijele isto vlakno i primaju sav nizvodni promet, sigurnost je najvažnija. FTTx mreže koriste više sigurnosnih slojeva:

AES-128 enkripcijaštiti nizvodni saobraćaj. Svaki ONT ima jedinstvene ključeve koji dešifriraju samo dodijeljeni promet. Čak i ako zlonamjerni korisnik uhvati sve optičke signale, vidi samo šifriranu besmislicu za podatke drugih korisnika.

Upstream izolacijadešava se prirodno-pasivni razdjelnik fizički kombinuje uzvodne signale, čineći pojedinačni ONT prijenos nevidljivim susjedima. Prisluškivanje zahtijeva umetanje opreme na pasivni razdjelnik, fizički teško i odmah uočljivo kroz promijenjene optičke karakteristike.

ONT autentikacijasprečava neovlašćene uređaje da pristupe mreži. Svaki ONT ima jedinstvene serijske brojeve i akreditive lozinke provjerene tokom registracije. Lažni ONT-ovi se automatski odbijaju.

Slaba tačka je često fizička sigurnost. Napadač s fizičkim pristupom razdjelniku može instalirati optičke slavine, iako one unose vidljivi gubitak umetanja. Češće se do kršenja sigurnosti dešavaju kompromitovanim ONT-ovima u prostorijama korisnika ili društvenim inženjeringom, a ne napadima na nivou mreže.

Realnost implementacije: Gdje se teorija susreće s prljavštinom

Operativni izazovi FTTx mreža često nemaju veze sa samom tehnologijom i sve sa fizičkim svijetom gdje se moraju instalirati kablovi.

Problem-Posljednje milje

Podaci iz industrije dosljedno identificiraju konačnu vezu-od ulice do lokala-kao najskuplji i najproblematičniji dio FTTx implementacije. Ova "posljednja milja" čini do 60-70% ukupnih troškova implementacije iako predstavlja možda 5% dužine vlakna.

Fizičke barijere:Postojeće komunalne usluge, temelj, zrelo korijenje drveća i ograničena prava-puta-sve to komplikuju instalacije. Posada ne može jednostavno kopati prave linije. Oni se kreću oko plinovoda, ispod prilaza, kroz vodove i oko uređenja okoliša. Veza teoretski 50 metara od ulice mogla bi zahtijevati 200 metara vlakana prateći odobrene staze.

Rizici instalacije:Fiber{0}}optički kabl, uprkos tome što je stakleni, izuzetno je izdržljiv-sve dok se ljudska greška ne ometa. Prekomjerno-napinjanje tokom povlačenja napreza vlakna, stvarajući mikropregibe koji povećavaju gubitak signala. Kontaminirani konektori (čestice prašine manje od ljudske kose) uzrokuju potpuni otkaz signala. Oštećene zaštitne jakne dozvoljavaju prodiranje vlage koja slabi performanse tokom mjeseci.

Između 2023. i 2024. godine, kvarovi-u vezi sa instalacijom koštali su pružaoce usluga procijenjenih 2,3 milijarde dolara u rolni kamiona, ponovnim sahranama i kreditima kupaca. Većina kvarova dolazi do prenagljenih instalacija, nedovoljne obuke ili rezanja uglova u procedurama testiranja.

Koordinacija kupaca:Za razliku od masovne implementacije infrastrukture u javnim pravima-od-način, instalacije u posljednjoj-kilji zahtijevaju koordinaciju sa vlasnicima kuća. Zakazivanje pristupa, objašnjenje koraka instalacije, upravljanje problemima oko oštećenja uređenja i montaža ONT-ova na dogovorenim lokacijama dodatno povećava troškove. Više{5}}zgrade sa više stanara ovo dodatno komplikuju zahtjevima stanodavca i koordinacijom stanara.

Testiranje i verifikacija

Kontrola kvaliteta tokom instalacije određuje dugoročno-zdravlje mreže. Najbolje prakse u industriji zahtijevaju testiranje u više faza:

Certifikacija kablovase dešava tokom instalacije. Optički reflektometri u vremenskom domenu (OTDR-i) šalju svjetlosne impulse kroz vlakna, mjerejući refleksije da identifikuju spojeve, krivine i probleme. Pravilna instalacija pokazuje čiste potpise spoja na očekivanim udaljenostima s ispravnim očitanjima gubitka pri umetanju. Povišeni gubitak ili neočekivane refleksije ukazuju na probleme koji zahtijevaju hitnu korekciju.

Kraj-do-mjerenje snagepotvrđuje da adekvatna jačina signala doseže ONT lokaciju. Tehničari mjere optičku snagu na različitim tačkama testiranja, upoređujući ih sa budžetima veze. Nedovoljna snaga znači prevelik gubitak negdje na putu-vjerovatno kontaminirani konektori ili oštećeno vlakno.

Testovi aktivacije uslugeprovjerite ispravno funkcioniranje kompletnog sistema. ONT se registruje kod OLT-a, testovi propusnog opsega potvrđuju očekivane brzine, a mjerenja kašnjenja osiguravaju ispravnu kalibraciju vremena. Tek nakon prolaska ovih testova instalaciju treba smatrati završenom.

Mnogi problemi se pojavljuju sedmicama ili mjesecima nakon instalacije kada se rubne veze degradiraju. Konektor sa manjom kontaminacijom može u početku raditi, ali progresivno otkaže kako se vlaga i čestice nakupljaju. Pravilno testiranje tokom instalacije sprečava ove odložene kvarove.

Održavanje i nadzor

Za razliku od bakrenih mreža u kojima problemi uzrokuju očigledne kvarove (nema tona biranja, nema DSL sinhronizacije), optičke mreže često postepeno degradiraju zbog povećanog optičkog gubitka. Proaktivno praćenje otkriva probleme prije nego što korisnici primjete degradaciju usluge.

Moderni OLT-i kontinuirano prate nivoe optičke snage iz svakog ONT-a, otkrivajući promjene koje ukazuju na probleme u razvoju. Postepeno povećanje gubitka može signalizirati koroziju konektora, naprezanje savijanja vlakana ili oštećenje kabla. Iznenadni skokovi gubitaka ukazuju na katastrofalne kvarove poput rezova kablova.

Prediktivno održavanjekoristi istorijske podatke za identifikaciju obrazaca. ONT koji pokazuje polako rastući gubitak će na kraju uspjeti-uhvatiti ga ranije omogućava planirano održavanje umjesto hitne popravke. Neki sistemi koriste mašinsko učenje za predviđanje kvarova danima ili nedeljama unapred na osnovu obrazaca optičkog potpisa.

Trend performansiprati ključne metrike tokom vremena. Korištenje propusnog opsega, stope grešaka, varijacije kašnjenja i optička snaga pružaju uvid u zdravlje mreže i zahtjeve za kapacitetom. Brz rast iskorištenosti ukazuje na potrebu za nadogradnjom kapaciteta prije nego što dođe do zagušenja.

Prednosti pasivne arhitekture su očigledne u održavanju podataka{0}}razdjelnika u suštini nikada ne pokvare, prekidi vlakana obično zahtijevaju vanjske uzroke (konstrukcija, oluje) i pravilno instalirane konektore posljednjih decenija. Većina održavanja se fokusira na aktivne elemente (OLT, ONT) i zaštitu fizičke infrastrukture, a ne na sam optički sistem.

Operativne prednosti: Zašto vlakna nadmašuju alternative

Pružaoci usluga nisu uložili stotine milijardi u FTTx infrastrukturu jer su vlakna elegantna tehnologija-oni su to učinili zato što operativna ekonomija favorizuje vlakna uprkos većim početnim troškovima.

Skalabilnost propusnog opsega bez infrastrukturnih promjena

Niz vlakana sposoban da prenosi 10 Gbps danas može nositi 100 Gbps sutra-isto vlakno, isti razdjelnici, druga elektronika krajnje tačke. Ova buduća-provjera je neusporediva s bilo kojom drugom tehnologijom pristupa.

Kada je kablovskim operaterima bilo potrebno da povećaju kapacitet, oni dijele područja usluga, dodajući čvorove u susjedstvu i smanjujući pretplatnike po segmentu. Za to su bili potrebni kablovi, oprema za napajanje i tekući troškovi električne energije. DSL provajderi su se suočili sa teškim fizičkim ograničenjima-udaljenosti i kvaliteta bakra u osnovi ograničavaju brzine.

FTTx mreže se nadograđuju zamjenom OLT kartica i ONT-ova. Vlaknasta biljka ostaje netaknuta. Operater može ponuditi usluge od 1 Gbps danas koristeći GPON, nadograditi na simetrične 10 Gbps sa XGS-PON elektronikom sutra, i planirati usluge od 50 Gbps u narednoj deceniji-isto svjetlovodno infrastrukturu u cijeloj.

Ova skalabilnost pokreće bolju ekonomičnost. Početni trošak implementacije vlakana, iako je visok, se ne množi sa svakim povećanjem kapaciteta. Inkrementalni troškovi kapaciteta padaju na zamjenu elektronike, a ne na potpuni remont infrastrukture.

Prednosti operativnih troškova

FTTx mreže rade jeftinije od alternativa uprkos većim troškovima instalacije:

Nema zahtjeva za napajanje u sredini{0}}raspona:Pasivni razdjelnici ne trebaju struju. Uporedite ovo sa FTTC/FTTN gde ulični ormarići zahtevaju napajanje, kontrolu klime i rezervnu bateriju. Kablovska mreža može imati desetine susjednih čvorova, od kojih svaki kontinuirano troši kilovate. Eliminisani troškovi energije se značajno akumuliraju tokom 20+ godina trajanja infrastrukture.

Smanjeno održavanje:Vlakna ne korodiraju, na njih ne utiče vlaga (kada su pravilno zapečaćena), otporna su na elektromagnetne smetnje i rade u širim temperaturnim rasponima od bakrenog ili koaksijalnog kabla. Podaci iz industrije pokazuju da optička infrastruktura zahtijeva 60-70% manje održavanja od ekvivalentnih bakrenih mreža.

Niže stope neuspjeha:Pasivne optičke komponente kvare mnogo rjeđe od aktivne elektronike. Jednom pravilno postavljeni, razdjelnici rade decenijama bez intervencije. Prekidi mreže obično prate slučajne rezove kablova, nestanke struje na OLT/ONT-ovima ili eksternu opremu-rijetko do same optičke infrastrukture.

Daljinska dijagnostika:OLT-ovi mogu daljinski izmjeriti optičku snagu za svaki ONT, otkriti degradaciju veze i često identificirati problematične lokacije bez kamiona. Mnogi problemi se rješavaju daljinskim ponovnim pokretanjem ONT-a umjesto posjetama tehničara.

Konzistentnost performansi

Fizika vlakana pruža prednosti nemoguće sa bakrom:

Neosjetljivost na daljinu:Brzine DSL-a opadaju s rastojanjem od čvora. Kablovske mreže dijele kapacitet među susjedima. FTTx pruža konzistentne brzine bilo da se nalazite na 500 metara ili 18 kilometara od OLT-a. Ruralni korisnik dobija iste gigabitne performanse kao i urbani pretplatnik (pod pretpostavkom sličnih omjera podjele).

Bez elektromagnetnih smetnji:Munje, radio signali i električna oprema ne utiču na optičke signale. Ovo eliminiše glavni izvor problema sa bakrenom mrežom, posebno u industrijskim područjima ili tokom oluja.

Simetrični kapacitet:Dok su rani PON standardi davali asimetrične brzine, moderni sistemi isporučuju identične uzvodne i nizvodne brzine. Ovo se poklapa sa evoluiranim obrascima korišćenja gde video pozivi, pravljenje rezervnih kopija u oblaku i kreiranje sadržaja zahtevaju znatnu propusnost uzvodnog protoka.

Buduća evolucija: Šta je sljedeće za FTTx operacije

FTTx mreže danas predstavljaju zrelu, dokazanu tehnologiju. Ali nekoliko operativnih trendova preoblikuje način na koji se ove mreže postavljaju i upravljaju.

Mrežne operacije vođene AI-

Algoritmi mašinskog učenja transformišu upravljanje mrežom iz reaktivnog u prediktivno:

Predviđanje neuspjeha:Sistemi analiziraju historijska mjerenja optičke snage, stope grešaka i podatke o okolišu kako bi identificirali ONT-ove koji će vjerovatno otkazati. Prediktivno održavanje zamjenjuje "popravi kada se pokvari" sa "spriječi kvarove prije nego što se dogode".

Automatska optimizacija:AI sistemi kontinuirano prilagođavaju DBA parametre, pre{0}}alokiraju propusni opseg i balansiraju opterećenja preko OLT portova bez ljudske intervencije. Korištenje kapaciteta mreže povećava se za 15-20% kroz inteligentnu optimizaciju.

Otkrivanje anomalija:Mašinsko učenje identificira neobične obrasce koji ukazuju na sigurnosne prijetnje, probleme s opremom ili probleme s kvalitetom usluge brže od upozorenja na{0}}baziranim pragovima. Suptilna promjena u optičkom potpisu može ukazivati ​​na naprezanje vlakana zbog pomjeranja tla ili kretanja zgrade-uhvaćenih mjesecima prije kvara.

Pojednostavljene tehnologije instalacije

Industrija prepoznaje da kvalitet instalacije određuje dugoročni-uspjeh. Nove tehnologije smanjuju zahtjeve za vještinama:

Prethodno{0}}povezani kablovi:Fabrički{0}}završeni optički kablovi sa zaštitnim konektorima eliminišu spajanje polja. Tehničari priključuju kablove umjesto spajanja fuzijom, smanjujući vrijeme instalacije i stopu grešaka. Iako je skuplji po metru, ukupni instalirani troškovi često opadaju zbog brže implementacije i smanjenja kvarova.

Plug-and-razdjelnici:Unaprijed{0}}konfigurirani više-razdjelni terminali za više portova omogućavaju brze veze bez spajanja polja. U kombinaciji sa unapred-konektiranim kablovima, instalacija postaje više poput upravljanja Ethernet kablovima nego specijalizovanog rada sa vlaknima.

Mikro{0}}kopanje rovova:Umjesto tradicionalnih rovova od 18-inča koji zahtijevaju tešku opremu, mikro-iskopanje seče proreze od 2-3 inča u kolovozu za vod od vlakana. Brzina implementacije se povećava 3-5× uz minimalno oštećenje površine. Troškovi restauracije značajno padaju.

Softverski{0}}Definisana mrežna integracija

FTTx mreže se integrišu sa širim SDN i NFV strategijama:

Virtuelni OLT-ovi:Rastavljanje OLT funkcija u hardver bijele-kutije sa softverskom kontrolom omogućava operativnu fleksibilnost. Operateri mogu instancirati nove PON usluge u softveru umjesto da instaliraju fizičke kartice.

API{0}}omogućavanje:Izlaganje mrežnih funkcija putem API-ja omogućava integraciju sa sistemima poslovne podrške. Kupci automatski naručuju usluge bez ručne konfiguracije. Promjene usluga se dešavaju putem softvera, a ne posjeta na terenu.

Mrežno rezanje:Kreiranje virtuelnih mreža unutar fizičke infrastrukture vlakana omogućava prilagođene ponude usluga. Poslovni korisnici dobijaju namenski virtuelni PON kapacitet sa specifičnim SLA karakteristikama, izolovan od stambenog saobraćaja, sve na zajedničkoj infrastrukturi.

Stvarna-Svjetska studija slučaja: čemu uči rad velike-FTTx mreže

21 zemlja sada prijavljuje preko 50% FTTH/FTTx penetracije domaćinstava, a Španija prednjači u Evropi sa otprilike 79% pokrivenosti. Predviđa se da će globalno FTTH tržište porasti sa približno 25,1 milijarde dolara u 2023. na 54,7 milijardi dolara do 2030. godine (CAGR 11,8%). Ove masovne implementacije otkrile su lekcije o FTTx operacijama.

Pravilo 80/20 FTTx problema

Veliki{0}}operateri konzistentno otkrivaju da 80% servisnih problema ima 20% uzroka:

Problemi sa kvalitetom instalacijedominirati. Kontaminirani konektori, mikrosavijanja od prekomjernog-zatezanja, oštećeno vlakno tokom izvlačenja-ove greške u instalaciji uzrokuju većinu kvarova. Operateri koji ulažu u bolju obuku, odgovarajuće alate i rigorozno testiranje vide 60-70% manje problema.

Fizičke ranjivosti u posljednjoj-miljičine većinu prekida rada. Građevinske ekipe slučajno preseku vlakna, uređenje oštećuje kablove, a prodor vlage utiče na spoljne veze. Zaštita posljednjih 50 metara zahtijeva različite pristupe nego infrastruktura u rasutom stanju.

ONT snaga i okruženjestvoriti mnoge probleme. Za razliku od OLT-a-kontrolisanih ISP-a u objektima-kontrolisanim klimom, ONT-ovi rade u okruženjima korisnika koja su izložena naponima struje, toploti, hladnoći, prašini i fizičkim oštećenjima. Hardy ONT dizajn i edukacija kupaca smanjuju ove probleme.

Ekonomska prekretnica

FTTx ekonomija dramatično favorizuje vlakna kako se gustina povećava. Kod 20+ kuća po kilometru, troškovi vlakana postaju konkurentni kablovskom. Preko 50 domova po kilometru, vlakna su definitivno jeftinija tokom 20-godišnjeg životnog ciklusa uprkos većoj početnoj primjeni.

Ali ruralna i prigradska područja ispod ove gustine bore se sa ekonomijom vlakana. Državne subvencije, kooperativni modeli implementacije i tehnološka poboljšanja (kao što su manji kablovi, mikro-kopanje rovova) potiskuju-gustoću ravnomjernosti prema dolje. Bežične tehnologije se takmiče u područjima niske{4}}gustoće, ali vlakna i dalje pobjeđuju u-dugoročnim kapacitetima i pouzdanosti.

Često postavljana pitanja

Koliko daleko FTTx signali mogu putovati prije nego što im zatreba pojačanje?

Standardni GPON i XGS{0}}PON sistemi mogu doseći 20 kilometara od OLT do ONT bez ikakvog pojačanja ili aktivne elektronike između. Ovo ograničenje udaljenosti dolazi od ograničenja budžeta optičke snage-vlakna i razdjelnici unose kumulativni gubitak koji na kraju opada jačinu signala ispod onoga što ONT prijemnik može otkriti. Sistemi-sa proširenim dosegom koji koriste predajnike veće{6}}snage ili optička pojačala mogu pomaknuti udaljenosti do 40-60 kilometara, prvenstveno za ruralne prostore gdje su centralne kancelarije rijetke. Elegancija pasivne arhitekture je u tome što se isti domet od 20 kilometara primjenjuje bez obzira da li se opslužuje 32 ili 128 korisnika na PON-u – omjer podjele, a ne broj korisnika, prvenstveno utiče na doseg.

Šta se dešava kada više ONT-ova emituje istovremeno?

Ova situacija se ne može dogoditi zbog koordinacije višestrukog pristupa s vremenskom podjelom (TDMA). OLT eksplicitno dodjeljuje jedinstvene vremenske okvire svakom ONT-u za upstream prijenos, mjereno u mikrosekundama unutar svakog okvira od 125-mikrosekunde. ONT-ovi emituju samo tokom svojih dodijeljenih slotova, u suprotnom ostaju tihi. Ako bi ONT pokvario rad i emitirao izvan svog prozora, to bi izazvalo optičke smetnje koje oštećuju signale drugih ONT-ova - OLT bi to otkrio kroz iznenadne greške u uzvodnom toku, identificirao ONT koji se loše ponaša (obično kroz sistematsku izolaciju) i onemogućio bi ga na daljinu kako bi zaštitio mrežu. Ova tijesna sinhronizacija vremena zahtijeva preciznu kalibraciju koja uzima u obzir fizičku udaljenost svakog ONT-a od OLT-a.

Možete li nadograditi sa GPON na XGS-PON bez zamjene vlakna?

Da, potpuno. Postojeća fabrika vlakana, razdjelnici i fizička infrastruktura ostaju nepromijenjeni. Samo aktivne elektronske-OLT kartice u objektu dobavljača i ONT-ovi na lokacijama kupaca-zahtijevaju zamjenu. XGS-PON čak podržava koegzistenciju talasne dužine sa GPON-om, omogućavajući da oba standarda istovremeno rade na istom vlaknu tokom perioda migracije. Ova-isporuka za budućnost je osnovna prednost FTTx-a: ista optička infrastruktura koja je danas raspoređena za 2,5 Gbps GPON usluge može podržati 10 Gbps XGS-PON sutra i 50+ Gbps standarde u narednim godinama, sve bez iskapanja vlakana ili ponovnog ožičenja razdjelnika. Životni ciklus elektronike je 5-10 godina; vlaknasta infrastruktura traje 30-50 godina.

Zašto neka područja koriste FTTC umjesto da opslužuju vlakna sve do domova?

Ekonomski kompromisi vode ovu odluku. FTTC košta 40-60% manje za implementaciju korištenjem postojećih bakarnih telefonskih žica za posljednjih 300-1,000 metara. U područjima sa dobrom bakarnom infrastrukturom i umjerenim potrebama za propusnim opsegom (50-100 Mbps), FTTC pruža adekvatnu uslugu po znatno nižoj cijeni. Kalkulacija rentabilnosti uzima u obzir trošak implementacije po pređenom domu, očekivane stope prihvatanja pretplatnika, konkurentski krajolik i raspoloživi kapital. Gusta urbana područja sa visokom gustinom pretplatnika snažno favoriziraju puni FTTH – cijena po kući pada kako se koncentracija povećava. Prigradska i ruralna područja često počinju s FTTC-om kao privremenim rješenjem, nadogradnjom na FTTH kako potražnja raste ili finansiranje postaje dostupno. Neki provajderi sada u potpunosti preskaču FTTC, uz obrazloženje da FTTH-ovo osiguranje budućnosti opravdava veće početne investicije.

Kako loše vrijeme utiče na performanse optičkih vlakana?

Optičke mreže su izuzetno{0}}otporne na vremenske prilike u poređenju sa bakrom. Sami optički signali su potpuno imuni na munje, elektromagnetne smetnje i električne prenapone-prednosti s kojima bakar ne može parirati. Fizički vremenski efekti su prvenstveno oštećenje kablova od oborenog drveća, poplava kućišta za spajanje koja omogućava prodor vlage i nakupljanje leda na zračnim kablovima koje uzrokuje mehaničko naprezanje. Pravilno postavljena vlakna u zapečaćenim kućištima sa dobrim rasterećenjem od naprezanja pouzdano rade kroz uragane, mećave i ekstremne vrućine. Promjene temperature uzrokuju minimalan uticaj na performanse-optička svojstva vlakana ostaju stabilna od -40 stepeni do +70 stepeni. Glavna vremenska ranjivost je oštećenje fizičke infrastrukture, a ne degradacija signala.

Šta uzrokuje najčešće probleme sa uslugama u FTTx mrežama?

Problemi s kvalitetom instalacije pretežno dominiraju problemima. Kontaminirani konektori od prašine ili otisaka prstiju tokom instalacije uzrokuju potpuni gubitak signala ili povremene performanse kako kontaminanti migriraju. Prekomjerno savijanje vlakana tokom instalacije stvara mikrosavijanja koja povećavaju optičke gubitke, ponekad neznatno u početku, ali se pogoršavaju tokom vremena. Nepravilno spajanje stvara velike gubitke ili slabe veze koje degradiraju. Ove greške pri instalaciji često stvaraju "soft fails"-veze koje rade u početku, ali se progresivno pogoršavaju tokom sedmica ili mjeseci. Pravilna instalacijska disciplina s ispravnim alatima, procedurama čistoće i verifikacijskim testiranjem sprječava većinu problema. Izvan problema sa instalacijom, problemi fizičkog sloja (prerezi kablova, oštećena oprema) prevazilaze probleme logičkog sloja (greške u konfiguraciji, iscrpljivanje kapaciteta) za velike margine u zrelim mrežama.

Mogu li FTTx mreže podržavati simetrične brzine za razliku od kablovskih?

Moderni PON standardi eksplicitno podržavaju simetričnu propusnost-identične brzine otpremanja i preuzimanja. XGS-PON isporučuje 10 Gbps u oba smjera. Čak se i stariji GPON može konfigurisati za simetričnu uslugu od 1,25 Gbps, iako se obično koristi sa 2,5 Gbps nizvodno i 1,25 Gbps uzvodno. Asimetrija u ranijim sistemima odražavala je istorijske obrasce upotrebe (teško preuzimanje, minimalno učitavanje), a ne tehnička ograničenja. Kako su video konferencije, sigurnosna kopija u oblaku i kreiranje sadržaja povećali zahtjeve uzvodno, pojavili su se simetrični PON standardi. Kabelske mreže se bore sa simetrijom jer njihova HFC arhitektura koristi različite frekventne spektre za uzvodno i nizvodno, sa daleko više spektra dodijeljenog nizvodno. Vlakna nemaju takvo ograničenje{12}}isto vlakno nosi jednak kapacitet u oba smjera, ograničeno samo izborom elektronike krajnje tačke.

Kako da vlakna funkcioniraju: dno na FTTx operacijama

FTTx mreže funkcioniraju kroz elegantnu fiziku-pretvarajući elektrone u fotone, cijepajući svjetlost kroz pasivne staklene komponente i pretvarajući se nazad u elektroniku na odredištu. Ali operativni uspjeh manje ovisi o tehnologiji, a više o kvaliteti izvršenja u svakoj fazi.

Mreže koje uspijevaju dugoročno-daju prioritet tri operativne osnove:Disciplina ugradnjeosigurava da infrastruktura vlakana radi kako je dizajnirana decenijama.Proaktivno praćenjehvata probleme prije nego što kupci primjete degradaciju.Kontinuirana optimizacijaizvlači maksimalnu vrijednost iz raspoređene infrastrukture kako se tehnologija i upotreba razvijaju.

Iza svake gigabitne veze koja osvjetljava nečiju kućnu kancelariju krije se operativna realnost preciznih budžeta za napajanje, koordinisanih vremenskih{0}}alokacija i fizičke infrastrukture koja je morala biti ispravno instalirana uprkos kiši, kamenju i ograničenim pravima-puta{2}}. Tehnologija omogućava lako{4}}brzo povezivanje. Operacije ga čine pouzdanim.

Key Takeaways

FTTx mreže koriste multipleksiranje s podjelom talasnih dužina kako bi postigle dvosmjernu komunikaciju na pojedinačnim vlaknima, sa nizvodnim na 1490 nm i uzvodnim na 1310 nm

Pasivni optički razdjelnici omogućavaju opsluživanje 32-128 korisnika sa pojedinačnih OLT portova bez napajane opreme srednjeg raspona, drastično smanjujući operativne troškove

Višestruki pristup s vremenskom podjelom koordinira uzvodne prijenose s preciznošću u mikrosekundama, sprječavajući kolizije uz efikasno dijeljenje propusnog opsega

Kvalitet instalacije-posebno čistoća konektora i pravilno rukovanje vlaknima-određuje dugoročnu-pouzdanost mreže više od bilo kojeg drugog faktora

Ista optička infrastruktura podržava progresivne nadogradnje kapaciteta sa gigabitnih na više-gigabitne brzine samo kroz zamjenu elektronike krajnje tačke
