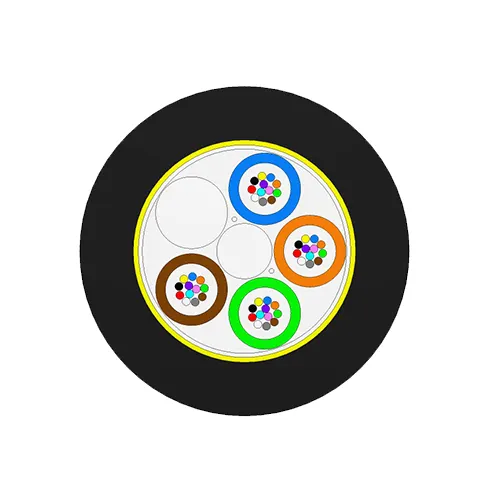

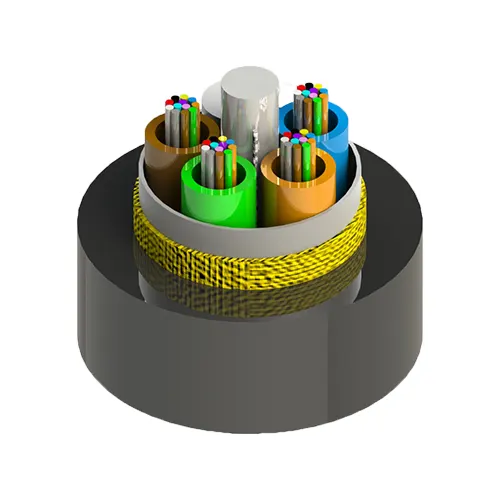

AERIAL-Multitube Single Jacket All-Dry ADSS
1-član centralne snage
2-Optičko vlakno
3-Pređa za blokiranje vode
4-labava cijev
5-Traka za blokiranje vode
6-aramidna pređa
7-Spoljni omotač
Karakteristike proizvoda
Podrška kratkog raspona (oko 150m) samonoseće nadzemno polaganje, eliminisanje ugradnje čelične žice, visoka efikasnost konstrukcije.
Sve srednje nemetalne strukture, za sprječavanje jake električne erozije i prodora groma u prirodno okruženje, visoke sigurnosne performanse.
Aramidni oklop ojačan, odlična otpornost na istezanje, dobra otpornost na bočni pritisak.
Kabl ima potpuno suhu konstrukciju sa pređom za blokiranje{0}}vode smještenom unutar svake labave cijevi i oko središnje FRP snage
član, osiguravajući čisto, lagano i rukovanje{0}}bez održavanja.
Prijave
- Električno okruženje, područje podložno munjama
Performanse prijenosa vlakana
|
Kablirano optičko vlakno (dB/km) |
62,5um (850nm/1300nm) |
50um (850nm/1300nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Max slabljenje |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Tipična vrijednost |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
Tehničke karakteristike
| Broj vlakana-span | Min. Radijus savijanja(mm) | Prečnik kabla (mm) |
Težina kabla (Kg/km) |
Zatezna čvrstoća MAT/RTS termin (KN) |
Crush Dugoročno/kratkoročno (N/100 mm) |
|
| Tokom instalacije | Nakon instalacije | |||||
| 2~36-100m | 25D | 15D | 9.5 | 67 | 2.0/5.0 | 300/1000 |
| 38~72-100m | 25D | 15D | 9.7 | 72 | 2.0/5.0 | 300/1000 |
| 96-100m | 25D | 15D | 11.1 | 98 | 2.5/6.3 | 300/1000 |
| 144-100m | 25D | 15D | 13.5 | 148 | 3.5/9.0 | 300/1000 |
napomene:
1.D označava prečnik kabla;
2. Gore navedeni parametri su tipična vrijednost;
3. Specifikacije kabela mogu biti dizajnirane prema zahtjevima kupca.
Karakteristika okoline
• Temperatura transporta/skladišta: -40 stepeni do +70 stepeni
Pakovanje i bubanj
• Standardna dužina: 2.000m; dostupne su i druge dužine.
• Kablovi su pakovani u drvene bubnjeve, takođe mogu biti zasnovani na zahtevima kupaca.
