Opis

Tehnički parametri

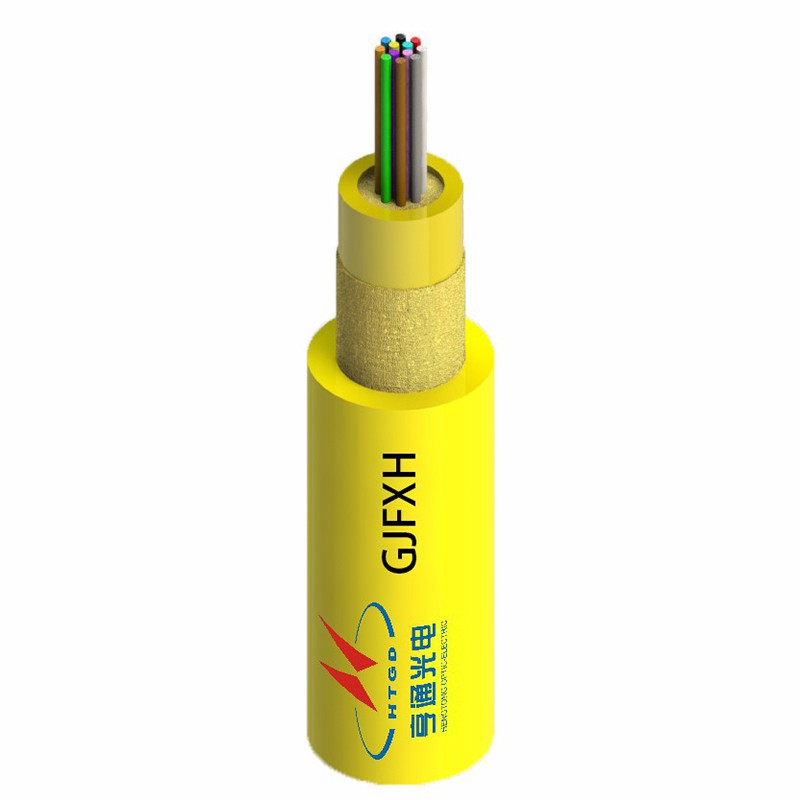

Kabl sa višežilnim vlaknima
GJFXH(V)

1-Optičko vlakno

2-Član snage

Inner Sheath

4-Član snage

Vanjska jakna

Tehnički podaci

Nekoliko optičkih vlakana je presvučeno aramidom visoke čvrstoće kao pojačanjem, a sloj PVC omotača (ili LSZH omotača) je stisnut kao unutrašnji omotač. Kabl sa dvostrukim omotačem u višežilnom snopu vlakana je dvostruki omotač, a unutrašnji i spoljašnji slojevi kabla su direktno ispunjeni aramidom visoke čvrstoće.

Karakteristike proizvoda

Izuzetno visoka gustoća vlakana, vrlo mala veličina, kompaktna struktura i lagana

Pogodno za prijenos podataka velikog kapaciteta

Dobra fleksibilnost, pogodan za izradu patch kabla

Visoka čvrstoća, dobro savijanje, bez gela unutra, pogodan za spajanje i kabliranje

Vanjski omotač otporan na plamen pruža dobru zaštitu

Prijave

Koristi se za unutrašnje kabliranje, pigtail i patch kablove u komunikacijskoj opremi

Performanse prijenosa vlakana

Kablirano Optičko vlakno

62,5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.657

(1310nm/1550nm)

Maks. slabljenje (dB/km)

3.5/1.5

0.4/0.3

Tipična vrijednost (dB/km)

3.0/1.0

0.36/0.22

Technical Specification

Vrsta kabla	Vlakna se računaju	Vlačna sila (N)		Sila spljoštenja (N/100 mm)		Minimalni radijus savijanja (mm)		Prečnik optičkog kabla (mm)
Vrsta kabla	Vlakna se računaju	kratkoročno	Dugoročno	kratkoročno	Dugoročno	Prilikom instaliranja	Nakon instalacije	Prečnik optičkog kabla (mm)
GJFXH(V)	4	440	130	1000	300	20D	10D	3.0
GJFXH(V)	8	440	130	1000	300	20D	10D	4.5
GJFXH(V)	12	440	130	1000	300	20D	10D	4.5
GJFXH(V)	24	440	130	1000	300	20D	10D	5.0

Bilješke

1. D označava prečnik kabla;

2. Gore navedeni parametri su tipične vrijednosti;

3. Specifikacija kabla. može se dizajnirati prema zahtjevima kupca;

Karakteristika okoline

• Temperatura transporta/skladišta: -20 stepen do +70 stepen

Pakovanje kablova

• Standardna dužina: 1,000m ili 2,000m; dostupne su i druge dužine.

• Kablovi se pakuju u drvene bačve ili prate zahteve kupaca.

Servis

• Možemo garantovati da će se proizvodnja odvijati prema vašim zahtjevima, a možete nas kontaktirati u bilo koje vrijeme ako imate pitanja ili problema s kvalitetom, a mi ćemo vam dati zadovoljavajući odgovor i tretman.

Partner

FAQ

P: Koliko vlakana možete završiti s jednim MTP konektorom?

A: Nudimo MTP i MPO sklopove sa do 24 vlakna koja se završavaju u jednom prstenu.

P: Koje su razlike između MTP i MPO kablova?

O: Ključne razlike između MTP i MPO kablova su u njihovim konektorima. Što se tiče mehaničkog dizajna njihovih konektora, MTP i MPO kablovi se razlikuju u pogledu pin stege, plutajućeg ferula i mogućnosti uklanjanja kućišta. Štaviše, optičke performanse ova dva kabla, kao što je pouzdanost gubitka umetanja, takođe se razlikuju.

P: Kako testirati MTP/MPO kablove?

O: Za testiranje specifičnih performansi MTP/MPO kablova, inspekcija i čišćenje su prvi koraci, nakon čega slijedi testiranje kontinuiteta vlakana, snage optičke opreme i kablova, slabljenja vlakana i gubitka umetanja konektora pomoću vizualnog lokatora kvara, optički izvor svjetlosti i optički mjerač snage, te OTDR.
